Questo dispositivo è un programmatore per i controllori basati su AVR, come gli A-Star 328PB Micro, Orangutan robot controllers ed il 3pi robot. Il programmatore emula un STK500 su una porta seriale virtuale, rendendolo compatibile con qualunque software standard per la programmazione degli AVR e supporta dispositivi con tensione sia a 3.3V che a 5V. E' presente una porta seriale a livello TTL per qualsiasi comunicazione ed è inoltre incluso il cavo ISP.

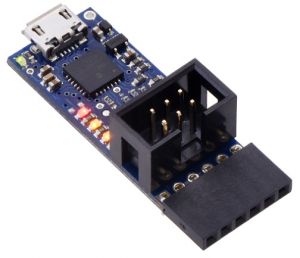

Il Pololu USB AVR Programmer è un programmatore in-system (ISP) estremamente compatto ed economico per i microcontrollori AVR della Atmel (ora parte della Microchip), molto utile per la programmazione ad esempio del Pololu Orangutan Robot Controller. Il USB AVR programmer si collega alla porta USB del PC tramite cavo USB A/micro B (NON incluso nella confezione) e comunica con il vostro software di programmazione, come ad esempio l' AVR Studio o l'AVRDUDE, attraverso una Virtual COM port ed il protocollo AVRISPV2/STK500. Il programmatore si collega al dispositivo da programmare tramite il cavo piatto ISP a 6 fili (incluso nella confezione).
Il programmatore dovrebbe funzionare con tutti i dispositivi AVR e megaAVR (anche alcuni TinyAVR) che supportano la programmazione ISP, ma non è stato testato su tutti i dispositivi (funziona sicuramente su tutti gli Orangutan Robot Controllers e il 3pi Robot). Tra le caratteristiche del programmatore troviamo il firmware aggiornabile dal sito Pololu che garantisce il supporto per dispositivi futuri. Attualmente non funziona invece con i microcontrollori Atmel della famiglia XMega e gli AVR a 32bit. Il programmatore è alimentato dall'alimentazione 5V della porta USB, ed è progettato per programmare dispositivi AVR alimentati a 3.3V o a 5V. Di default, il programmatore attende che il dispositivo da programmare si accenda; è possibile però configurarlo per fornire alimentazione al dispositivo nei sistemi a bassa potenza.
Il programmatore in versione V2.1 è stato testato sotto Windows (7, 8 e 10), Linux e Mac OS X 10.11 o successivi. Non è compatibile con versioni di Windows precedenti a quelle indicate.
Il USB AVR programmer è simile ad un adattatore USB-seriale, ma con qualche particolare in più. Il programmatore si istallerà come due virtual COM ports: una per comunicare con il software di programmazione ed una per utilizzarla in generale come un adattatore USB-seriale. Questo significa che potrete programmare la vostra applicazione AVR e contemporaneamente debuggarla tramite la seconda porta seriale. In aggiunta ai classici pin TX e RX, il programmatore permette di utilizzare i pin A e B come linee di handshaking. L'utility di configurazione del programmatore vi permette di selezionare quali linee di handshaking assegnare a ciascun pin, supportando entrambe linee di handshaking in ingresso o uscita. Questa scheda infine rende disponibile sul pin VBUS la tensione regolata a 5V del bus USB.
I sei pin presenti sul connettore seriale (GND, A, VCC, TX, RX, and B) sono disposti in modo da essere simili al pinout dei comuni cavi FTDI /USB/seriale e delle schede di supporto. Nella configurazione di default, il pin B è utilizzato come un'uscita DTR (mentre i pin A non viene utilizzato); ciò permette di collegare il programmatore in un grande numero di schede Arduino-compatibili ed utilizzarlo per caricare i programmi sulla scheda, tramite bootloader seriale.
Il Pololu USB AVR Programmer V2.1 è la versione aggiornata del Pololu USB AVR Programmer V2; questa nuova versione è caratterizzata da alcune aggiunte e miglioramenti rispetto al precedente:
Il Pololu USB AVR Programmer viene spedito insieme al cavo piatto di programmazione ISP 6 fili lungo 30cm e ad un connettore strip maschio 1x6, utile per convertire il connettore femmina presaldato. Non sono compresi software o documentazione che però sono disponibili gratuitamente alla seguente pagina.
La confezione contiene:
