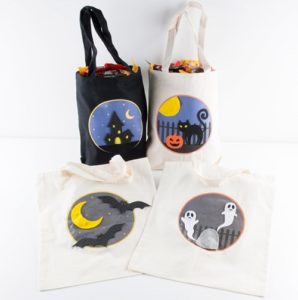

Date vita alla borsa che conterrà i vostri dolci di Halloween!
Appositamente ideato per i makers più creativi, questo progetto di e-Textile permette di realizzare un’originale borsa a tema per le spedizioni “Dolcetto o scherzetto” della notte di Halloween!
Cosa occorre
- 1x LilyTwinkle (o, in alternativa, una LilyPad Simple Board)
- 4x LilyPad – LED colore BIANCO
- 1x LilyPad – Scheda supporto batteria da 20mm con interruttore
- 1x LilyPad – Filo Conduttivo in Acciaio Inossidabile
- 1x batteria a pasticca da 3V
- 1x borsa per la spesa in cotone
- 1x toppa termoadesiva
- Feltro colorato
- Velcro
- Pistola per colla a caldo
- Aghi per tessuto
Possibili modifiche nella scelta dei componenti utilizzati
In alternativa alla scheda LilyPad Twinkle, tramite apposita ed opportuna riprogrammazione, è possibile utilizzare una LilyPad – Arduino Simple Board. La Arduino Simple Board per LilyPad può essere programmata tramite software ArduinoIDE; è sufficiente selezionare la voce “LilyPad Arduino” nel Menu “Tools – Board”, in funzione del microcontrollore utilizzato dalla scheda. Per maggiori dettagli, fare riferimento alle voci Reference e Tutorials.
Prima di cominciare
Se non avete mai lavorato prima a progetti e-Textile, vi sarà utile leggere questi tutorial:
- Basi di e-Textile
- Cucire con il filo conduttivo
- LilyPad Design Kit (LDK) – Esprimento n.2 – Circuito a LED multipli
- LilyPad Design Kit (LDK) – Esprimento n.6 – Circuito con Microcontrollore
Passo 1: preparare la tela stampata
Prima di tutto occorre scegliere il modello da trasferire sulla borsa, tra quelli disponibili ai seguenti link:
Per questo tutorial è stato usato il modello “Casa stregata” ma il procedimento è uguale per ognuno dei modelli sopra elencati. Per stampare il modello scelto sulla toppa termoadesiva seguire le istruzioni riportate sulla confezione della toppa stessa (Attenzione: effettuare una prima prova di stampa del modello scelto su un foglio di carta per assicurarsi che venga stampato l’intero modello).
Dopo aver stampato il modello sulla toppa termoadesiva, lasciar asciugare per circa 30 minuti; poi ritagliare con precisione intorno al disegno per eliminare le parti non necessarie. Posizionare la toppa stampata sulla borsa e incollarla con il ferro da stiro, secondo le istruzioni riportate sulla confezione della specifica toppa utilizzata e lasciar raffreddare per qualche minuto. Nel frattempo, preparare i componenti LilyPad occorrenti e mettere da parte il supporto per batteria fino a che non sarà terminata la fase di cucitura; scaldare la pistola per colla a caldo.
Passo 2: fissare i componenti

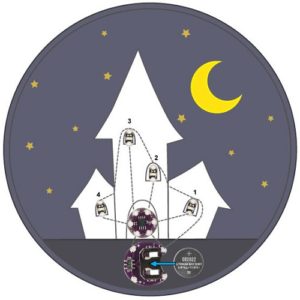

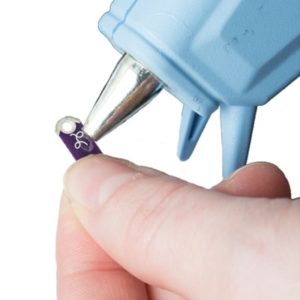

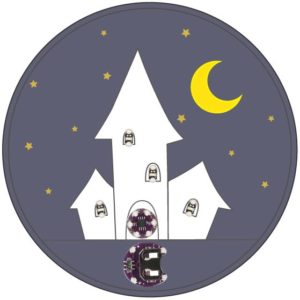

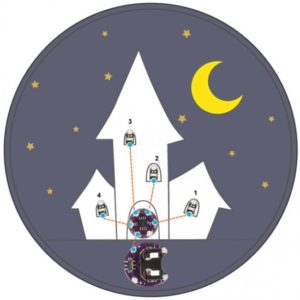

Fare riferimento al disegno scelto per identificare l’esatta posizione di ogni componente, allineando il polo positivo e quello negativo secondo lo schema riportato; applicare un leggero strato di colla a caldo sul retro del componente per farlo aderire al tessuto, evitando accuratamente le piazzole predisposte per la cucitura. Può essere utile porre un cartoncino sotto il tessuto per non sporcare di colla il resto della borsa.
Se, diversamente da quanto riportato nello schema, si deciderà di applicare il supporto per batteria all’interno della borsa invece che all’esterno, il risultato sarà quello illustrato nell’immagine sotto riportata:
Passo 3: cucitura delle linee di alimentazione
Dopo aver controllato se i componenti LilyPad sono stati posizionati correttamente, infilare nell’ago circa 30 cm di filo conduttivo e fare un nodo ad un capo del filo stesso.
Consigli per la cucitura: controllare ogni tanto il davanti e il retro del tessuto, per assicurarsi che non si stiano cucendo i due strati di borsa o che il filo non si aggrovigli sul retro del lavoro.

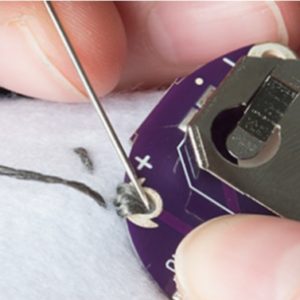

- Cucire il supporto per batteria al tessuto, facendo passare il filo per 2 o 3 volte nel polo positivo (pin “+”);

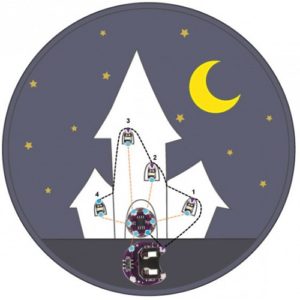

- Cucire lungo la linea segnata sul disegno, fino a raggiungere il pin “+” della scheda LilyPad, passare il filo per 2 o 3 volte nel pin, e chiudere con un nodo; eliminare il filo in eccesso;
- Ripetere questi passaggi per tutti i LED, seguendo le linee che collegano i pin “+” dei LED con i pin “+” della scheda LilyPad, facendo sempre 2/3 giri di filo all’interno delle relative piazzole; chiudere con alcuni nodi ed eliminare il filo in eccesso.

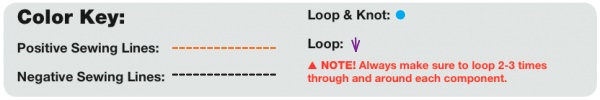

La legenda sotto riportata illustra con precisione i simboli presenti sui disegni, semplificando la cucitura dei componenti e delle linee di alimentazione:
Differenze fra i vari modelli

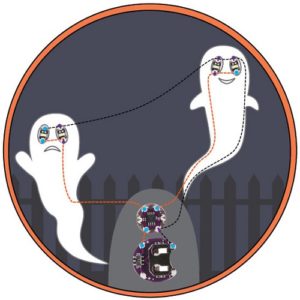

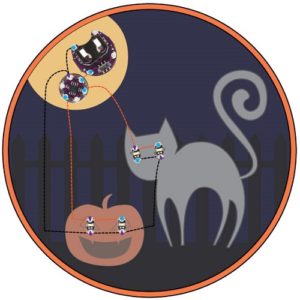

Gli altri modelli raggruppano i LED in un circuito parallelo; i modelli “Pipistrelli”, “Gatto” e “Fantasmi” collegano due LED su un unico pin della scheda LilyPad, ciò vuol dire che i LED si illuminano contemporaneamente. Per questi LED, far passare il filo conduttivo per 2 o 3 volte attraverso il pin del primo LED e continuare a cucire fino a raggiungere il secondo LED, fare i soliti 2/3 giri di filo e chiudere con un nodo.
Per maggiori informazioni sui circuiti di LED multipli, fare riferimento alla seguente guida: LilyPad Design Kit (LDK) – Esprimento n.2 – Circuito a LED multipli.

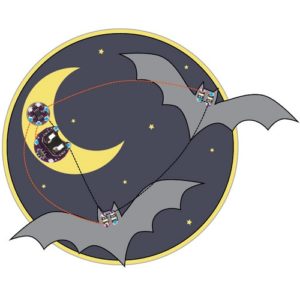

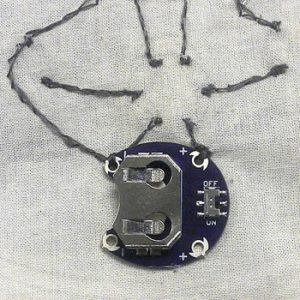

N.B.: il modello “Volo di pipistrelli” utilizza tutti e due i pin “-” del supporto per batteria, invece di uno solo; è importante fare in modo che la cucitura non tocchi la scheda (fare riferimento alle indicazioni sul modello).
Passo 4: cucire le linee negative
Le linee negative funzionano in maniera leggermente differente ed è possibile connetterle tutte insieme con un unico filo conduttivo; è importante quindi fare attenzione alla giusta quantità di filo occorrente prima di cominciare a cucire. Controllare sempre il retro del lavoro per evitare nodi e grovigli del filo.
- Con un nuovo pezzo di filo conduttivo, cucire il pin “-” della scheda Twinkle, effettuando 2/3 giri di filo e seguire la linea che connette la scheda al pin “-” del supporto per batteria;
- Continuare con lo stesso filo fino al primo LED del circuito;
- Cucire il pin “-” del LED con 2/3 giri di filo conduttivo e proseguire a cucire da destra verso sinistra; cucire con 2/3 giri di filo pin negativo dei successivi LED;
- Infine, una volta raggiunto e cucito anche il pin negativo dell’ultimo LED, chiudere con un nodo ed eliminare il filo in eccesso.
Passo 5: accensione del circuito
Terminata la fase di cucitura, controllare il modello per assicurarsi di non aver lasciato frammenti di filo e che non ci siano cortocircuiti (ovvero, fili sovrapposti dove non richiesto dal modello). Dopodichè, inserire la batteria nel supporto e posizionare l’interruttore su ON; il vostro progetto a questo punto dovrà illuminarsi!
Nel caso in cui la borsa non si illumini, sarà necessario capire e risolvere gli eventuali problemi. Il tutorial con informazioni base sull’e-Textile disponibile al seguente link vi aiuterà nella creazione del vostro progetto, fornendo anche una sezione di Risoluzione problemi.
Per completare la vostra borsa di Halloween non resta che decorarla con del feltro che nasconderà i componenti elettronici.
Passo 6: decorazione
E’ il momento di coprire i componenti elettronici che danno vita al vostro progetto ed abbellire la vostra borsa con alcuni elementi tipici di Halloween!
I modelli sono disponibili ai seguenti link:

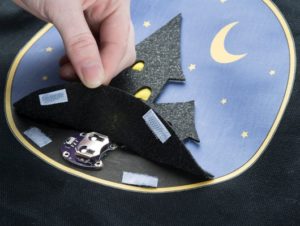

Per le decorazioni che coprono il supporto per batteria, usare del velcro per creare una tasca dalla quale poter accedere alla batteria stessa per cambiarla quando necessario; è possibile anche effettuare un piccolo intaglio sopra l’interruttore del supporto, per permettervi di poter accendere e spegnere il circuito, senza dover aprire la tasca.
Le altre decorazioni in feltro che coprono i LED possono essere semplicemente incollate lungo i bordi; con un po’ di tessuto a contrasto cucito intorno agli occhi dei fantasmi e del gatto, aggiungerete loro uno sguardo più spaventoso!
Passo 7: isolamento del circuito
Terminato il lavoro sulla parte frontale del progetto, va poi isolato il filo conduttivo rimasto scoperto sul retro, di modo che, con i movimenti del tessuto, le cuciture non si tocchino fra loro e non si creino cortocircuiti. L’isolamento del filo conduttivo serve anche a proteggerlo dall’usura e da strappi accidentali, prolungando così la vita del vostro progetto. Le procedure di isolamento riguardano la parte interna del progetto, ma nel caso di utilizzo di vernici o colla, vanno bene anche per il lato esterno.
Qui di seguito, vengono illustrate quattro possibili modalità di isolamento del circuito di filo conduttivo fra le quali scegliere quella più adatta alle vostre esigenze:
- Applicare uno strato di vernice acrilica o per tessuto sopra le cuciture, aiutandovi con un piccolo pennello per avere maggiore precisione (sono disponibili in commercio anche dei tubetti di vernice con beccuccio), così come illustrato nell’immagine sotto riportata:

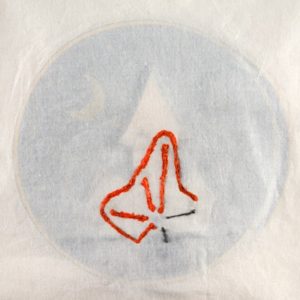

- Coprire le cuciture con colla per tessuto, come mostrato nell’immagine sotto riportata; se dopo l’asciugatura, la colla è ancora appiccicosa, applicare un leggero strato di talco o farina:

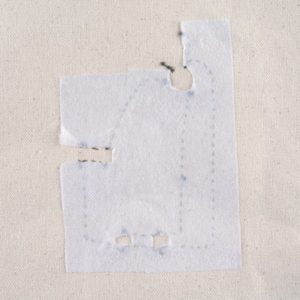

- Incollare sulle cuciture, con il ferro da stiro, un po’ di tessuto protettivo termoadesivo, facendo attenzione a non usare il ferro da stiro direttamente sui componenti elettronici per non danneggiarli irreparabilmente con il calore, come meglio illustrato nell’immagine sotto riportata:

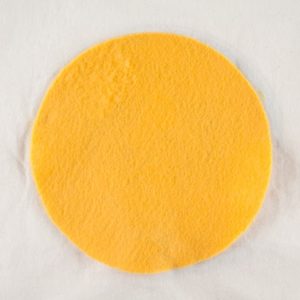

- A copertura e protezione del retro dell’intero progetto, si può applicare un pezzo di tessuto all’interno della borsa, fissandolo con un po’ di colla o con qualche cucitura con normale filo di cotone, come mostrato nell’immagine sottostante:
A questo punto la vostra borsa stregata è pronta per accompagnarvi durante la serata Dolcetto o Scherzetto del 31 ottobre!
