Adattatore Raspberry per breadboard + cavo

Codice: 1363
Adattatore per schede Raspberry Pi con cavo; progettato per estendere l'interfaccia GPIO delle schede Raspberry Pi; semplifica in un solo gesto la connessione di una Raspberry Pi ad una breadboard.
Price:
€3.90
VAT included
Listing:
€8.20
You Save:
€4.30 (52%)
In stock

Description

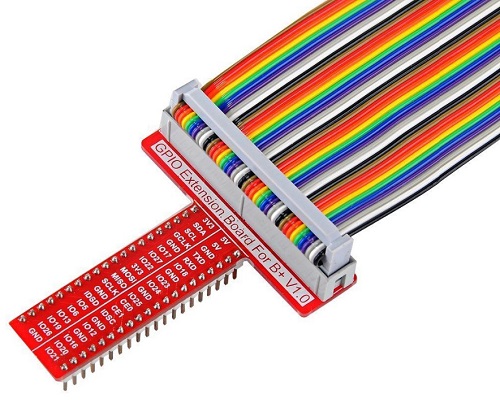

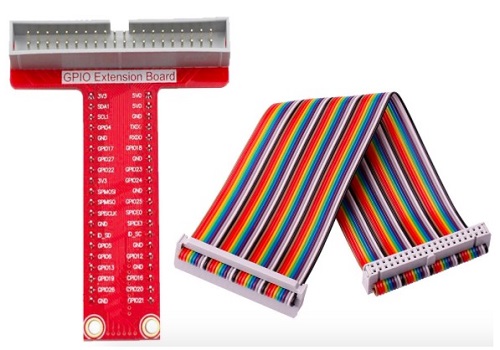

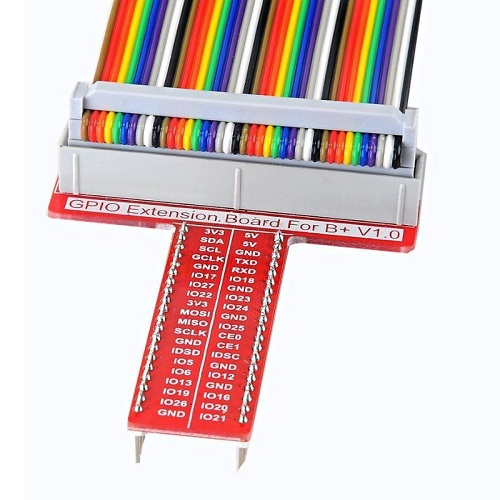

L'adattatore Raspberry per breadboard è stato progettato per estendere l'interfaccia GPIO delle schede Raspberry Pi, semplificando in un solo gesto la connessione di una Raspberry Pi ad una breadboard. L'adattatore viene fornito completo di cavo precablato con connettori adatti per la connessione con le schede Raspberry Pi.

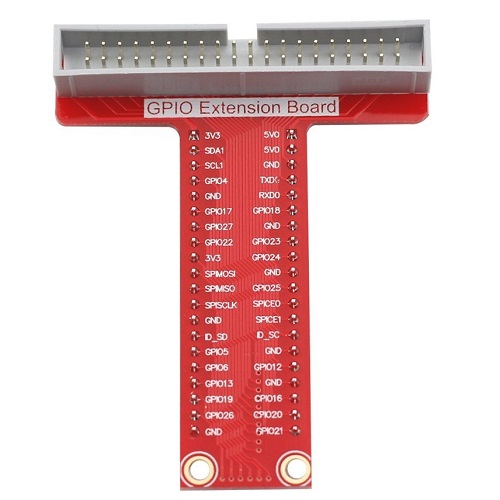

L'adattatore permette di riportare tutti i segnali delle schede Raspberry Pi; la corrispondenza fra i pin dei connettori ed i segnali della Raspberry è riportata nella tabella seguente.

Schema di corrispondenza pin

  • Pin1 - 3V3
  • Pin2 - 5V
  • Pin3 - SDA1
  • Pin4 - 5V
  • Pin5 - SCL1
  • Pin6 - GND
  • Pin7 - GPIO4
  • Pin8 - TXD
  • Pin9 - GND
  • Pin10 - RXD
  • Pin11 - GPIO17
  • Pin12 - GPIO18
  • Pin13 - GPIO27
  • Pin14 - GND
  • Pin15 - GPIO22
  • Pin16 - GPIO23
  • Pin17 - 3V3
  • Pin18 - GPIO24
  • Pin19 - SPIMOSI
  • Pin20 - GND
  • Pin21 - SPIMISO
  • Pin22 - GPIO25
  • Pin23 - SPISCLK
  • Pin24 - SPICE0
  • Pin25 - GND
  • Pin26 - SPICE1
  • Pin27 - ID_SD (EEDATA)
  • Pin28 - ID_SC (EECLK)
  • Pin29 - GPIO5
  • Pin30 - GND
  • Pin31 - GPIO6
  • Pin32 - GPIO12
  • Pin33 - GPIO13
  • Pin34 - GND
  • Pin35 - GPIO19
  • Pin36 - GPIO16
  • Pin37 - GPIO26
  • Pin38 - GPIO20
  • Pin39 - GND
  • Pin40 - GPIO21

Contenuto della confezione

La confezione contiene:

  • 1x adattatore per Raspberry
  • 1x cavo di collegamento





ATTENZIONE
l'immagine sopra riportata è puramente illustrativa;
l'adattatore e il cavo vengono forniti in colorazioni assortite.



Specifiche

  • Lunghezza del cavo: 20 cm
  • Dimensioni del PCB: 72 x 58 x 15 mm
  • Peso: 45g
