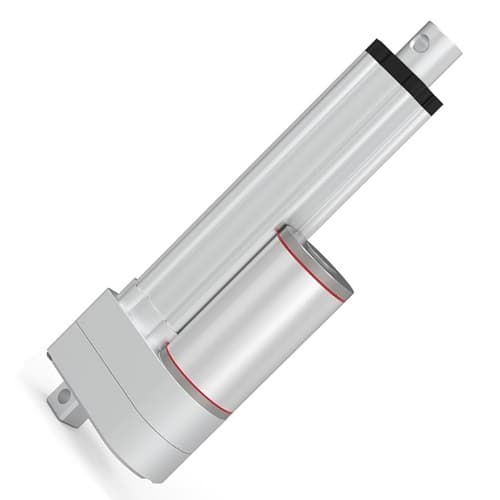

Questo attuatore lineare è un attuatore elettrico industriale impermeabile con una capacità di carico di 500 N e una corsa di 100 mm, dedicato ai carichi leggeri.
Applicazioni degli attuatori lineari:
Costruzione di un attuatore lineare: L'alloggiamento dell'attuatore elettrico è realizzato in una resistente lega di alluminio, mentre lo stelo del pistone è un tubo a parete spessa realizzato in una resistente lega di alluminio. Guarnizioni aggiuntive e collegamenti ermetici degli elementi dell'attuatore garantiscono la tenuta stagna secondo lo standard IP65.
L'attuatore utilizza una trasmissione a ingranaggi cilindrici su ruote in acciaio a denti dritti, che garantisce un funzionamento prolungato e senza guasti. Il riduttore è accoppiato a un meccanismo a vite integrato nello stelo del pistone dell'attuatore lineare. Il meccanismo a vite è costituito da una vite trapezoidale con una chiocciola in polimero ad alta resistenza. Questa soluzione garantisce un funzionamento prolungato e senza guasti del meccanismo grazie alle proprietà autolubrificanti del materiale di cui è composta la chiocciola.
Il motore dell'attuatore è un motore a corrente continua con spazzole con una potenza nominale di 20 W. La tensione nominale per questo attuatore è di 12 V, uno standard molto comune nell'automazione industriale.
Installazione dell'attuatore elettrico: L'attuatore elettrico è montato mediante perni da 6 mm, che ruotano alla sua base e nel foro dello stelo del pistone.
Controllo dell'attuatore elettrico: L'utilizzo di un classico motore a corrente continua a spazzole garantisce un controllo dell'attuatore estremamente semplice. Dopo aver applicato la tensione ai terminali dell'attuatore, questo avanza. Dopo aver invertito la polarità della tensione di alimentazione, l'attuatore si ripiega. È possibile regolare la velocità di estensione dell'attuatore regolandone la tensione di alimentazione. I finecorsa sono installati in modo permanente all'interno dell'alloggiamento dell'attuatore elettrico. Impediscono allo stelo del pistone di estendersi eccessivamente o di bloccarsi durante la retrazione.
Dopo aver applicato la tensione di alimentazione, l'attuatore si estende fino a raggiungere la completa estensione. Una volta raggiunta la completa estensione, il dado interno attiva il finecorsa e l'attuatore si ferma. Dopo aver invertito la polarità dell'alimentazione, l'attuatore si ritrae fino a completa retrazione e attiva il secondo finecorsa.
Possiamo controllare l'attuatore tramite un'unità di controllo radio con relè, manualmente tramite pulsanti e relè, oppure utilizzare sistemi PLC, edifici intelligenti o altri sistemi avanzati basati su microcontrollori.
