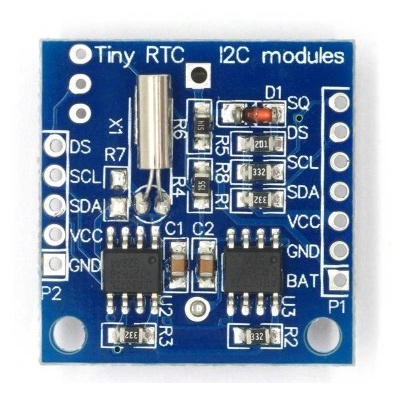

Questo modulo RTC è basato sul chip DS1307, orologio/calendario a basso consumo che implementa anche 56 bytes di memoria SRAM non volatile; il modulo RTC fornisce informazioni su secondi, minuti, ore, giorno, mese e anno. La data del fine mese è riconosciuta automaticamente per quei mesi con meno di 31 giorni, inclusi anche gli anni bisestili; l'orologio può operare sia in modalità 24-ore sia in modalità 12-ore con indicazione AM/PM.

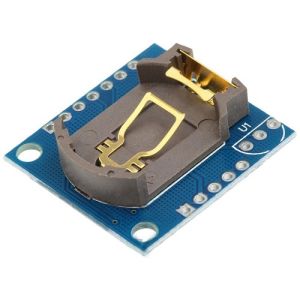

Questo modulo è in grado di riconoscere eventuali problemi di alimentazione, deviando automaticamente l'alimentazione su una batteria di backup (NON inclusa nella confezione) che continua a garantire al modulo il corretto funzionamento.

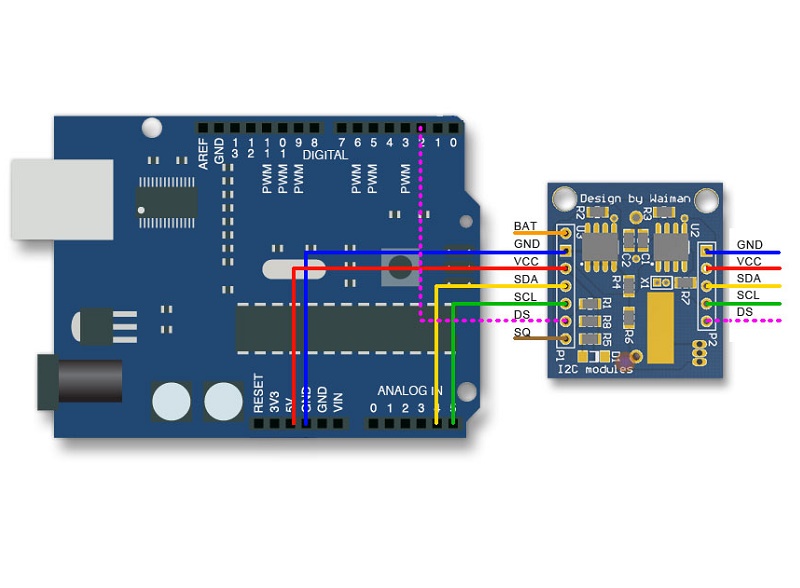

Il modulo RTC utilizza il protocollo I²C per comunicare con una scheda Arduino alla quale può essere collegato secondo lo schema illustrato nell'immagine sotto riportata:

Specifiche

• Chip RTC: DS1307
• Memoria EEPROM: 24C32 32K I²C
• Comunicazione: I²C (possibilità di collegare altri dispositivi I²C in cascata)
• Batteria di backup supportata (NON inclusa): LIR2032 ricaricabile (con circuito di ricarica)
• Ciclo di funzionamento del modulo (a piena carica): 1 anno
• Dimensioni: 28 x 28 x 9mm
• Peso: 4g

Documentazione

• DS1307 - Datasheet
