Motore Passo Passo - NEMA 11 - 4,5V 200spr 950g-cm

Codice: 1084
NEMA 11-size; motore Passo Passo bipolare; possiede un angolo di passo di 1.8° (200 passi/giro). Ogni fase assorbe 670mA a 4,5V, permettendo una coppia di 950g-cm.
Price:
€26.30
VAT included
Listing:
€27.10
You Save:
€0.80 (3%)
In stock

Description

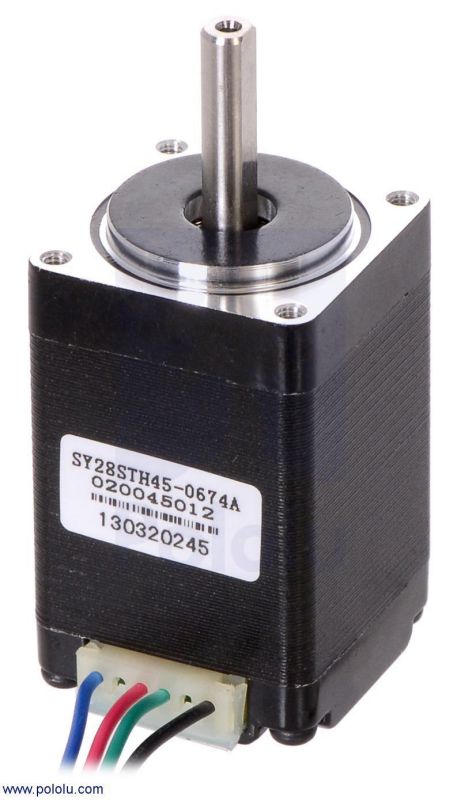

Il Motore Passo Passo ibrido NEMA 11 ha un angolo di passo di 1,8° (200 passi/giro); ogni fase assorbe 670mA a 4,5V, permettendo una coppia di 950g-cm.

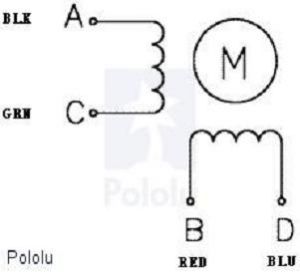

Il motore dispone di 4 fili codificati per colore che terminano con cavi scoperti. La coppia di fili nero/verde permette l'accesso ad una bobina e la coppia di fili rosso/blu da l'accesso all'altra bobina. Può essere controllato da una coppia di ponti H adatti (uno per ogni bobina), ma se ne raccomanda l'uso come motore passo passo bipolare.

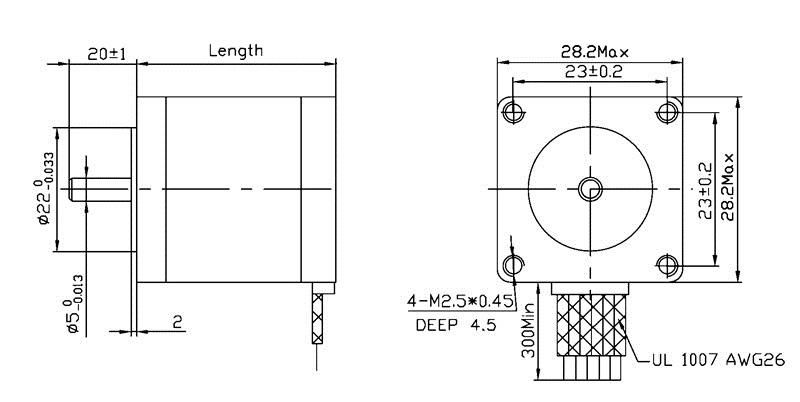

Le dimensioni del motore passo passo sono illustrate nello schema sotto riportato. L'asse di questo motore passo-passo è lungo 20mm, ha un diametro di 5mm ed è caratterizzato dalla tipica forma a D, con una sezione che è schiacciata di 0,5mm.





I motori passo passo sono generalmente usati in applicazioni in cui si richiede un controllo preciso della posizione e si desidera evitare il costo e la complessità di un sistema di controllo con feedback. Qui di seguito vengono riportate alcune applicazioni in cui vengono utilizzati i motori passo passo:

  • Stampanti
  • Macchine CNC
  • Stampanti 3D/Macchine di prototipazione
  • Tagliatrici laser
  • Macchine assemblatrici (Pick and place machines)
  • Attuatori lineari



Specifiche tecniche:

  • Tensione nominale: 4,5V
  • Corrente nominale: 670mA per bobina
  • Coppia: 950g-cm
  • Resistenza: 6,8 Ω a bobina
  • Induttanza: 4,9 mH a bobina
  • Passi per giro: 200
  • Lunghezza del cavo: 30cm
  • Altezza del motore (NEMA 11): 45mm (asse escluso)
  • Dimensioni del quadrato (NEMA 11): 28 mm
  • Diametro dell'asse: 5mm D
  • Peso: 140g
