Description

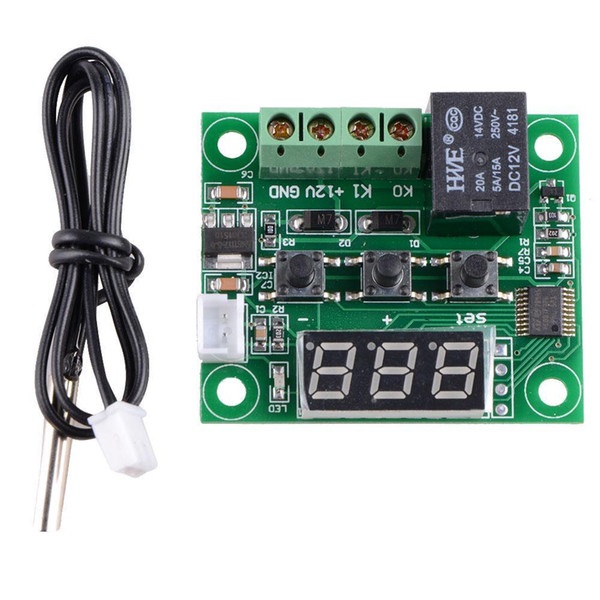

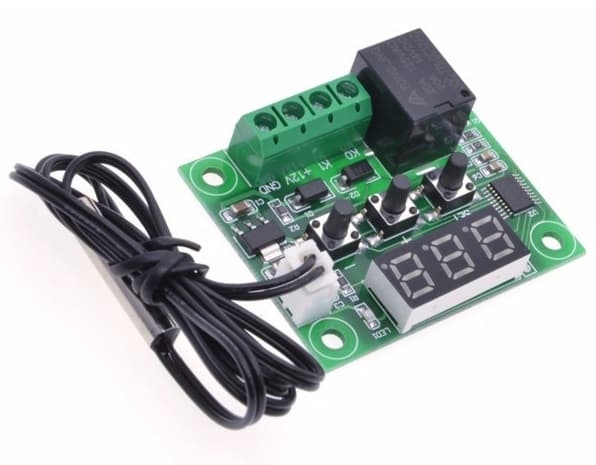

Questa scheda permette di regolare automaticamente la temperatura monitorata dalla sonda, impostando sul display digitale le soglie di intervento del relè.
Istruzioni

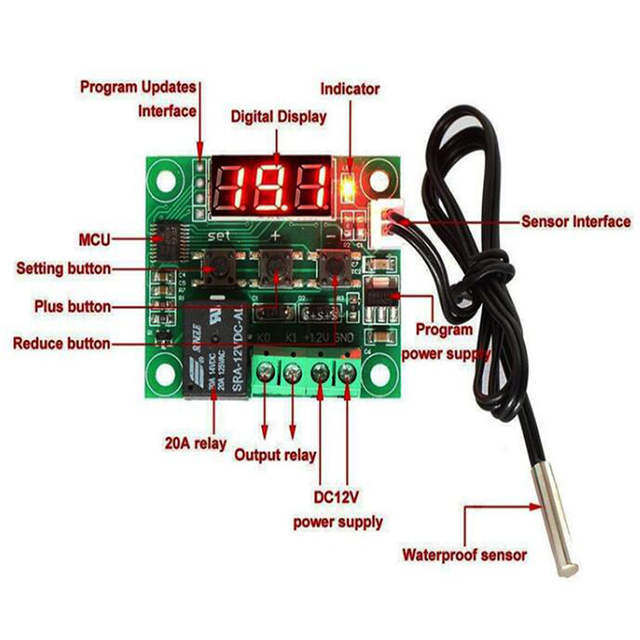

Appena acceso il display mostrerà la temperatura attualmente misurata dal sensore. Per modificare le impostazioni di funzionamento bisogna utilizzare i tre pulsanti con la scritta SET, +, -.
Tenendo premuto per circa 2 secondi il pulsante SET il display ci mostrerà il paramentro P0, e a questo punto con i pulsanti + e - potremmo passare agli altri paramentri (P0, P1, P2, P3, P4, P5, P6).
Mentre sarà visualizzato il paramentro desiderato, premendo nuovamente il pulsante SET sarà mostrato il valore attuale di tale paramentro, mentre con i pulsanti + e - potremo modificare tale valore.
Quando avremo finito di modificare le impostazioni è sufficiente premere nuovamente a lungo il pulsante SET per tornare al funzionamento normale, in cui il display mostra la temperatura attuale.
Se la lettura del sensore è troppo bassa (sensore scollegato) verrà mostrata la scritta LLL, mentre con lettura troppo alta verrà visualizzata la scritta HHH.
Quando il relè è attivo un led segnalerà questa condizione.
Parametri
P0 (Heating or Cooling) - Quì è possibile impostare il modo di funzionamento del controller, C-raffreddamento, H-riscaldamento. Se si imposta il controllo della temperatura di raffreddamento (C) verrà attivato il relè quando la temperatura scende al setpoint. Se si imposta il regolatore della temperatura di riscaldamento (H) verrà attivato il relè quando la temperatura sale al setpoint.
P1 (Hysteresis) - Imposta di quanto bisogna superare la temperatura di soglia prima di intervenire; ad esempio se si imposta P1 a 1°C e la temperatura desiderata a 20°C, il relè sarà disattivato a 21°C (20°C + 1°C). Il relè si riattiva quando la temperatura scende a 20°C.
P2 (Limite di temperatura superiore) - È possibile impostare un limite massimo di temperatura, inferiore a +110 gradi.
P3 (Limite di temperatura inferiore) - È possibile impostare un limite minimo di temperatura superiore a -50 gradi.
P4 (Calibrazione) - Se non si dispone di un termometro certificato, lasciare il valore su 0C. La calibrazione consente di regolare la temperatura con incrementi di 0,1
P5 (Ritardo di intervento) - In questo passaggio, si imposta il ritardo di intervento del relè. Se si imposta 1 minuto il relè viene attivato fino a un minuto dopo aver raggiunto la temperatura impostata.
P6 (Allarme alta temperatura) - Inizialmente non attivo, se attivato questo allarme il display non mostrerà più la temperatura attuale ma solamente i caratteri --- quando verrà superata la soglia impostata.
Caratteristiche
- Accuratezza: ± 0.1 °C
- Risoluzione: 0.1 °C
- Refresh rate: 0.5 Secondi
- Range di temperatura: -50 +110 °C
- Allarme Alta temperatura: 0 +110°C
- Alimentazione: DC12V
- Consumo: 35mA (65mA con relè eccitato)
- Input di misura: NTC (10K0.5%) sensore Waterproof
- Output: relè 10A
- Ambiente richiesto: (temperatura -10°C +60°C) (umidità 20% 85%)
- Dimensioni: 48.5 x 40.1 x 15.8 mm
