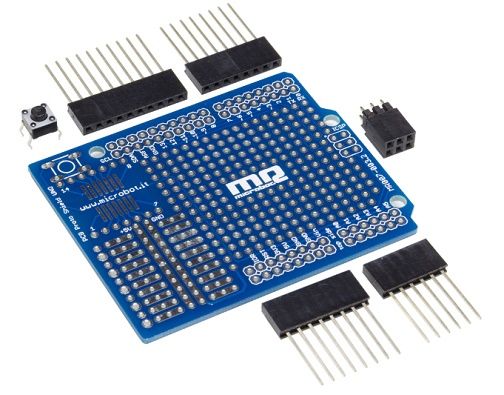

Il Kit Proto Shield UNO for Arduino rende semplice la realizzazione dei vostri progetti offrendovi la possibilità di montare componenti elettronici nell'area di prototipazione. Sono presenti tutti i segnali dei pin di I/O dell'Arduino e zone per il montaggio di circuiti integrati in formato through-hole e smd.

Ampia zona di prototipazione con caratteristiche particolari:

• piedinatura Arduino UNO Rev.3
• 1 pulsante di Reset
• 1 connettore ICSP
• 14 pin per componenti SMD (passo 1.27mm)
• 20 pin per componenti Through Hole (passo 2.54mm)

Il Kit Proto Shield UNO for Arduino prende l'alimentazione dai pin standard 5V e GND di Arduino e la riporta sui due bus presenti al centro dell'area per integrati Through Hole; questi bus sono utilizzabili per alimentare gli integrati DIP oppure per distribuire l'alimentazione e la massa.

Il connettore ICSP presente sulla scheda è connesso direttamente ai pin SPI di Arduino:

• 1: (quello con il punto serigrafato) MISO connesso a D12
• 2: +5V
• 3: SCK connesso a D13
• 4: MOSI connesso a D11
• 5: RESET pin
• 6: GND
