Kit di sensori e moduli 37in1 per Arduino e Raspberry Pi

Codice: 1616
Kit indispensabile per chi si vuole avvicinare alla sperimentazione nell'ambito dell'elettronica e della programmazione con Arduino; il kit è composto da 37 sensori e moduli collegabili ad una scheda Arduino UNO o Raspberry Pi.
Price:
€30.90
VAT included
Listing:
You Save:
(%)
In stock

Description

Il Kit di sensori e moduli 37in1 è un kit indispensabile per chi si vuole avvicinare alla sperimentazione nell'ambito dell'elettronica e della programmazione; questo kit è composto da 37 sensori e moduli, tra cui un modulo pulsante, un sensore di temperatura, un sensore di suono, un modulo laser e diversi altri moduli e sensori con numerose caratteristiche.

Tutti i moduli possono essere collegati ad una scheda microcontrollore, come una Arduino UNO o una Raspberry Pi, in numerose combinazioni, per sperimentare e creare una grande varietà di progetti.

Il Kit di sensori e moduli 37in1 per Arduino e Raspberry Pi viene fornito in un'apposita Scatola con 36 compartimenti a grandezza regolabile, accessorio estremamente utile nel vostro laboratorio per mantenere in ordine tutti i componenti del kit.



Contenuto del Kit

La confezione del Kit 37in1 contiene tutti i moduli e sensori elencati nella tabella sotto riportata; cliccando sul codice di ogni modulo, è possibile visionare una descrizione più dettagliata del componente:



1x KY-001
Sensore
di temperatura



1x  KY-002
Sensore di
vibrazione



1x  KY-003
Sensore
ad effetto Hall
per rilevamento
campo magnetico

1x KY-004
Modulo
Pulsante Key



1x KY-005
Modulo di comunicazione IR



1x KY-006
Modulo
Buzzer passivo



1x KY-008
Modulo
Laser



1x KY-009
Modulo
LED RGB SMD
Full-color


1x KY-010
Modulo
Fotointerruttore ottico



1x KY-011
Modulo LED
2-colori
(Rosso-Verde)


1x KY-012
Modulo
Buzzer attivo



1x KY-013
Sensore analogico
di temperatura



1x KY-015
Sensore di
temperatura e umidità


1x KY-016
Modulo
LED RGB
Full-color


1x KY-017
Sensore a mercurio
per rilevamento
inclinazione


1x KY-018
Modulo
Fotodiodo



1x KY-019
Modulo
Relè 5V



1x KY-020
Modulo
sensore di
inclinazione


1x KY-021
Modulo magnetico
con contatto Reed



1x KY-022
Modulo
Ricevitore IR



1x KY-023
Modulo
joystick 2-assi



1x KY-024
Sensore
ad effetto Hall
per rilevamento
campo magnetico

1x KY-025
Sensore Reed
per rilevamento
campo magnetico


1x KY-026
Sensore
di fiamma



1x KY-027
Modulo
"Magic Light Cup"



1x KY-028
Sensore
di temperatura



1x KY-029
Modulo LED
2-colori 3mm



1x KY-031
Sensore
di rilevamento
collisione


1x KY-032
Sensore
di rilevamento
ostacoli


1x KY-033
Sensore
di rilevamento
linee/bordi


1x KY-034
Modulo LED
7-colori



1x KY-035
Sensore Bihor
per rilevamento
campo magnetico


1x KY-036
Sensore
touch



1x KY-037
Sensore
di rilevamento
suoni


1x KY-038
Sensore
di rilevamento
suoni


1x KY-039
Modulo
per rilevamento
cardiofrequenze


1x KY-040
Modulo
Encoder Rotativo





Qui di seguito vengono riportate dettagliate informazioni per ognuno dei moduli e sensori che compongono il Kit 37in1 per Arduino e Raspberry Pi:

KY-001: Sensore di temperatura

Sensore 1-Wire basato sul chip DS18B20; è in grado di rilevare temperature nel range -55°C~+125°C, con approssimazione di +/-0.5°C e precisione di 9-bit~12-bit.

Torna all'elenco

Specifiche

  • Alimentazione: 3V~5V
  • Range di rilevamento temperatura: -55°C~+125°C
  • Precisione: 9-bit~12-bit



KY-002: Sensore di vibrazione



Basato sul chip SW-18010P, permette di misurare da ogni angolazione le vibrazioni derivanti da flessione, tocco e urto; fornisce un'uscita logica a livello alto in caso di rilevamento vibrazioni e un'uscita a livello logico basso in assenza di vibrazioni.

Torna all'elenco

Specifiche

  • Tensione operativa: 12V
  • Resistenza Open Switch: >10 MOhm
  • Resistenza Closed Switch: <30 Ohm
  • Ciclo di vita: >100 cicli di utilizzo



KY003: Sensore ad effetto Hall per rilevamento campo magnetico

Agisce come un interruttore segnalando presenza o assenza di un campo magnetico e fornendo un'uscita a livello logico ALTO=nessuna rilevazione, oppure a livello logico BASSO=campo magnetico rilevato; integra un LED indicatore di stato.

Torna all'elenco

Specifiche

  • Alimentazione: 5V
  • Consumo: 8mA (3mA in stand-by)



KY-004: Modulo Pulsante Key

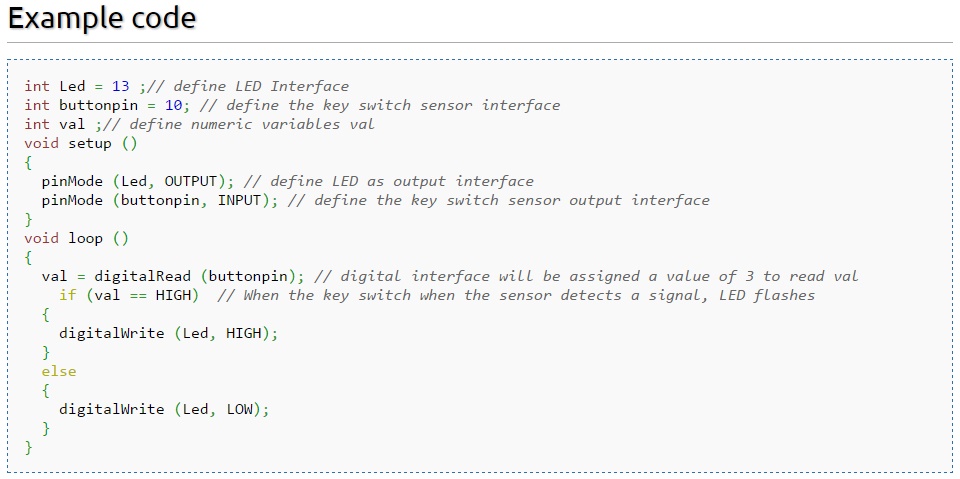

Agisce come un pulsante a pressione momentanea; tramite il seguente codice di esempio, permette di agire sul LED collegato al pin 13 della scheda Arduino: quando il pulsante Key viene premuto, il LED si spegne; il Pin identificato con la serigrafia "S" (Segnale) va collegato al pin 10 della scheda Arduino.

Torna all'elenco



KY-005: Modulo di comunicazione IR

Basato sulla comunicazione wireless ad infrarossi, può essere utilizzato come un dispositivo di controllo remoto in diverse applicazioni, come sistemi di condizionamento dell'aria, apparecchi TV e DVD.

Torna all'elenco

Specifiche

  • Tensione operativa: 5V
  • Corrente: 30~60mA
  • Consumo: 90mW
  • Temperatura operativa: -25°C~80°C



KY-006: Modulo Buzzer passivo

Il modulo non produce automaticamente dei suoni, ma necessita di un segnale AC, così come un altoparlante elettromagnetico, nel quale il suono è prodotto a seguito di una variazione di segnale.

Torna all'elenco

Specifiche

  • Tensione operativa: 1.5V
  • Corrente operativa: <25mA
  • Frequenza operativa: 1.5-2.5KHz



KY-008: Modulo Laser

Emette un laser colore ROSSO, 650nm; il pin identificato con la serigrafia "S" va collegato al pin Arduino +5V

ATTENZIONE: non puntare verso gli occhi!
Consumo: 30mA@5V

Torna all'elenco



KY-009: Modulo LED RGB SMD Full-color

Modulo LED full-color composto dai LED Rosso, Verde e Blu; tramite regolazione PWM è possibile ottenere le varie combinazioni di colore; il modulo, controllato da una scheda Arduino, può essere utilizzato in applicazioni con effetti luminosi colorati.

Torna all'elenco

Specifiche:

  • Tensione operativa: 5V
  • Modalità di controllo LED: catodo comune
  • LED: 5050 full color
  • Corrente (max): 20mA
  • Tensione:
    • LED Rosso: 1.80V (2.4 max)
    • LED Verde: 2.8V (3.6V)
    • LED Blu: 2.8V (3.6V)
  • Protezione LED: resistenza di limitazione da sovraccarico di corrente



KY-010: Modulo Fotointerruttore Ottico

Utilizza il LED integrato nella scheda Arduino; in caso di ricezione di segnale, il modulo accende il LED.

Torna all'elenco



KY-011: Modulo LED 2-colori (Rosso-Verde)

Utilizzato in diverse applicazioni, come lettori MP3, cuffie audio, videocamere digitali, DVD, impianti di autoradio, videogiochi ecc. A seconda del livello di uscita sulle 2 porte, il LED può essere verde, rosso o arancio.

Torna all'elenco



KY-012: Modulo Buzzer attivo

E' sufficiente fornire alimentazione al modulo per ottenere un suono; tramite questo modulo non è possibile determinare la frequenza del suono, per questa funzione è necessario il Buzzer passivo (KY-006).

Torna all'elenco



KY-013: Sensore analogico di temperatura

Basato su una termoresistenza NTC, è utilizzato per ottenere dati sulla temperatura dell'ambiente circostante; i dati vengono inviati alla scheda Arduino; può essere utilizzato in applicazioni di giardinaggio, sistemi di allarme domestici, ecc.

Torna all'elenco

Specifiche

  • Termoresistenza: NTC
  • Misurazione multipunto
  • Temperatura operativa: -55°C~125°C
  • Accuratezza: ±0.5°C



Ky-015: Sensore di temperatura e umidità

Basato sul sensore DHT11, fornisce in uscita un segnale digitale proporzionale a temperatura e umidità rilevate; il sensore DHT11 assicura elevata affidabilità ed eccellente stabilità a lungo termine, nonché tempi di reazione molto rapidi.

Torna all'elenco

Specifiche:

  • Alimentazione: 3.3V~5.5V
  • Range di rilevamento temperatura: 0~50 °C (appross. ±2°C)
  • Range di rilevamento umidità: 20~90%RH (appross. ±5%RH)
  • Risoluzione: umidità 1% RH; temperatura 1 ℃
  • Stabilità a lungo termine: <± 1% RH/Anno



KY-016: Modulo LED RGB full-color

Modulo composto dai LED Rosso, Verde e Blu; tramite la regolazione dei pin PWM è possibile ottenere le varie combinazioni di colore; il modulo, controllato da una scheda Arduino, può essere utilizzato in applicazioni con effetti luminosi colorati.

Torna all'elenco

Specifiche

  • Tensione operativa: 5V
  • Modalità di controllo LED: catodo comune
  • Corrente (max): 20mA
  • Tensione diretta:
    • LED Rosso: 1.80V (2.4 max)
    • LED Verde: 2.8V (3.6V)
    • LED Blu: 2.8V (3.6V)



KY-017: Sensore a mercurio per rilevamento inclinazione

Permette di rilevare l'inclinazione di un oggetto; valida ed economica alternativa ad un accelerometro 6-assi; per maggiori informazioni, fare riferimento al seguente tutorial.

Torna all'elenco

Specifiche

  • Tensione operativa: 5V



KY-018: Modulo Fotodiodo

Basato su una resistenza fotosensibile (LDR) utilizzata per indicare presenza o assenza di luce o per misurarne l'intensità; può essere utilizzato ad esempio negli impianti di illuminazione.

Torna all'elenco

Specifiche

  • Tipo di fotodiodo: Resistenza fotosensibile ad ultravioletti, infrarossi e luce visibile
  • Tensione operativa: 5V



KY-019: Modulo Relè 5V

Permette di controllare un relè in maniera semplice ed intuitiva; con questo modulo è possibile controllare motori, carichi induttivi ed altri dispositivi; fondamentale in progetti di domotica o robotica.

Torna all'elenco

Specifiche

  • Alimentazione: 5V
  • Segnale di controllo: TTL (5V~12V)
  • Carico massimo: 10A-250VAC
  • Carico minimo: 10A-30VDC



KY-020: Modulo sensore di inclinazione

Dotato di una piccola sfera metallica che agisce su un circuito in maniera dipendente dalla posizione stessa del sensore; può rilevare solo grandi variazioni nell'inclinazione, ma non l'angolazione.
A seconda dell'inclinazione del modulo, cambiano le condizioni dell'uscita S rispetto a GND:

  • Modulo ORIZZONTALE rispetto al piano: S=livello ALTO = VCC
  • Modulo VERTICALE rispetto al piano: S=livello BASSO = 0V
Torna all'elenco

Specifiche

  • Tensione operativa: 3.3V~5V



KY-021: Modulo magnetico con contatto Reed

Sensore magnetico (normalmente aperto) che si chiude in presenza di un campo magnetico; include una resistenza da 10KOhm e non necessita di altri dispositivi per il suo funzionamento; può controllare una fonte di luce con un relè, sfruttando il campo magnetico (es. nei sistemi di allarme).

Torna all'elenco

Specifiche

  • Tensione operativa: 3.3V~5V



KY-022: Ricevitore IR

Modulo comunemente utilizzato per il controllo negli impianti audiotelevisivi, di condizionamento dell'aria, di controllo dell'illuminazione e altri impianti domestici.

Torna all'elenco

Specifiche

  • Angolo di ricezione: 90°
  • Frequenza: 37.9KHz
  • Tensione operativa: 2.7V~5.5V
  • Distanza di comunicazione (max): 18m



KY-023: Modulo joystick 2-assi

Joystick resistivo multidirezionale con pulsante associato alla pressione; i movimenti sui due assi sono correlati a 2 potenziometri da 10Kohm; il modulo integra un pulsante per la scelta di opzioni; il pulsante si attiva quando il joystick viene premuto verso il basso.

Torna all'elenco

Specifiche

  • Tensione operativa: 5V



KY-024: Sensore ad effetto Hall per rilevamento campo magnetico

Rileva la presenza di un campo magnetico, fornendo in uscita una tensione proporzionale ad intensità ed orientamento del campo magnetico stesso; comunemente utilizzato come sensore di prossimità o per calcolare, regolare o stabilizzare la velocità di un dispositivo; dispone di potenziometro per regolare la soglia di intensità (v. anche modulo KY-003) e fornisce un'uscita singola di tipo ON/OFF.

Torna all'elenco



KY-025: Sensore Reed per rilevamento campo magnetico

In presenza di campo magnetico, lo switch presente sul modulo viene attivato; la presenza del campo magnetico è indicata da un LED integrato.

Torna all'elenco

Specifiche

  • Tensione operativa: 5V



KY-026: Sensore di fiamma

Utilizzato per rilevare presenza di fuoco o qualsiasi altra fonte di energia luminosa con lunghezza tra 760nm e 1100nm, con un angolo di rilevazione di 60°; fornisce due tipi di segnale in uscita: A0: uscita analogica; segnale di uscita real-time sulla resistenza termica; D0: uscita digitale; quando la temperatura raggiunge una soglia stabilita; soglia regolabile tramite potenziometro integrato.

Torna all'elenco

Specifiche

  • Tensione operativa: 3V - 5.5V



KY-027: Modulo Magic Light Cup

Dotato di un sensore di inclinazione a mercurio e di un LED; quando il modulo subisce un'inclinazione, viene attivato lo switch che permette al LED di accendersi; quando il modulo torna nella posizione di partenza, il LED si spegne.
Al seguente link è disponibile un codice di esempio per l'utilizzo del modulo KY-027; per questo progetto occorrono due KY-027, inclusi nel Kit 37in1; il pin identificato con la serigrafia "S" (Switch) va collegato al pin Arduino "L" (LED)
Torna all'elenco



KY-028: Sensore di temperatura

Basato su una termoresistenza NTC permette di ottenere dati sulla temperatura nell'ambiente circostante e di inviarlialla scheda Arduino; è presente un comparatore di tensione LM393 e un potenziometro per la regolazione della sensibilità.

Torna all'elenco

Specifiche

  • Tensione operativa: 3.3V-5v DC
  • Corrente: 15mA
  • Temperatura operativa: 20°C~50°C



KY-029: Modulo LED 2-colori 3mm

Modulo LED Rosso/Verde, utilizzato in diverse applicazioni come lettori MP3, cuffie audio, videocamere digitali, DVD, autoradio, videogiochi; molto simile al KY-011, questo modulo non permette di mescolare i due colori nel caso in cui i 2 segnali di input sono a livello alto.

Torna all'elenco

Specifiche

  • Colore LED: Verde/Rosso
  • Tensione operativa LED:
    • Verde: 2.3V-2 .6 V
    • Rosso: 1.9V-2 .2 V
  • Corrente: 20mA
  • Lunghezza d'onda: 571+625nm
  • Intensità luminosa: 20-40mcd; 60-80mcd



KY-031: Sensore di rilevamento di collisione

Quando il sensore rileva un impatto, il LED indicatore integrato emette un flash e il dato rilevato viene inviato alla scheda Arduino.

Torna all'elenco

Specifiche

  • Segnale di output: singolo canale
  • Tensione operativa: 3V~5V DC



KY-032: Sensore di rilevamento ostacoli

Permette di dotare un robot della capacità di rilevare ed evitare gli ostacoli; dispone di un trasmettitore e di un ricevitore IR che emettono e ricevono luce infrarossa ad una determinata frequenza; sono presenti 2 potenziometri che permettono di adattare al meglio il funzionamento del sensore ai vostri progetti.

Torna all'elenco

Specifiche

  • Tensione operativa: DC 3.3V-5V
  • Corrente operativa: ≥20mA
  • Temperatura operativa: -10℃~+50℃
  • Distanza rilevamento ostacoli :2cm~40cm
  • Segnale di output: TTL, singolo canale(livello basso=presenza di ostacolo – livello alto= assenza di ostacolo)
  • Angolo di rilevamento: 35°



KY-033: Sensore di rilevamento linee/bordi

Può dotare un robot della capacità di rilevare linee e bordi; dispone di un trasmettitore e di un ricevitore IR che emettono e ricevono luce infrarossa ad una determinata frequenza; è presente un potenziometro che permette di adattare al meglio il funzionamento del sensore ai vostri progetti.

Torna all'elenco

Specifiche

  • Tensione operativa: DC 3.3V-5V
  • Corrente operativa: ≥20mA
  • Temperatura operativa: -10℃~+50℃
  • Distanza di rilevamento ostacoli :2cm~40cm
  • Segnale di output: TTL, singolo canale(livello basso=presenza di ostacolo – livello alto= assenza di ostacolo)
  • Angolo di rilevamento: 35°



KY-034: Modulo LED 7-colori

Basato su un fotodiodo (Ø 5mm) ad alta luminosità; LED composto dai colori rosa, giallo, verde; tramite opportuna programmazione formano le varie combinazioni di colori, emettendo un flash in sequenza per ogni tipo di colore; il pattern di colori si completa in 15".

Torna all'elenco

Specifiche

  • LED: Ø 5mm
  • Colori: Rosa, giallo, verde
  • Tensione operativa: 3V-4.5V



KY-035: Sensore Bihor per rilevamento campo magnetico

Il pin S, tramite tensione analogica, fornisce dati sulla forza del campo magnetico; il modulo si collega ai pin GND e 5V della scheda Arduino; la tensione in uscita viene misurata tramite pin Arduino A5; è presente un LED che lampeggia relazione alla forza del campo magnetico; il pin identificato con la serigrafia "S"va collegato al pin A5 Arduino.

Torna all'elenco

Specifiche

  • Tensione operativa: 5V
  • Consumo: 8mA



KY-036: Sensore Touch

Può essere attivato sia tramite il tocco delle dita sul sensore stesso posto all'estremità del modulo, sia connettendo il modulo ad un dispositivo metallico; è presente un comparatore di tensione LM393.

Torna all'elenco

Specifiche del modulo KY-036:

  • Tensione operativa: DC 5V
  • Uscita: singolo canale



KY-037: Sensore di rilevamento suoni

Dotato di microfono Electret (ECM) ad alta sensibilità, dispone di due uscite: AO (uscita analogica): segnale di tensione in uscita in real-time del microfono DO (uscita digitale): segnale di livello alto/basso in uscita; integra un potenziometro per la regolazione della soglia d'intensità; questo microfono ha sensibilità maggiore rispetto al KY-038.

Torna all'elenco

Specifiche

  • Tensione operativa: 3V-15V
  • LED:
    • 1x indicatore di alimentazione
    • 1x indicatore di uscita del comparatore di tensione
  • Uscita: analogica, digitale
  • Sensibilità: regolabile (potenziometro)



KY-038: Sensore di rilevamento suoni

Dotato di microfono Electret (ECM) ad alta sensibilità, dispone di due uscite: AO (uscita analogica): segnale di tensione in uscita in real-time del microfono DO (uscita digitale): segnale di livello alto/basso in uscita; integra un potenziometro per la regolazione della soglia d'intensità; questo microfono ha sensibilità leggemente inferiore maggiore rispetto al KY-037.


Torna all'elenco

Specifiche

  • Tensione operativa: 3V-15V
  • LED:
    • 1x indicatore di alimentazione
    • 1x indicatore di uscita del comparatore di tensione
  • Uscita: analogica, digitale
  • Sensibilità: regolabile tramite potenziometro



KY-039: Modulo per rilevamento cardiofrequenze

Modulo basato su un LED IR e un fototransistor che rilevano le pulsazioni cardiache tramite il tocco di un dito: un LED rosso lampeggia ad ogni pulsazione; il pin identificato con la serigrafia "S" va collegato al pin Arduino A0.


Torna all'elenco



KY-040: Encoder rotativo

Fornisce indicazioni sul numero dei giri del pomello e sulla direzione di rotazione; può essere utilizzato con potenziometri digitali ed è ideale per il controllo di motori passo-passo e servomotori.


Torna all'elenco

Documentazione





Accessories

  1. 1
    Arduino UNO R3 con microcontrollore ATmega328
    Codice: 0485
    Price:
    €27.90
  2. 2
    Set di Cavetti 40 Poli F/M 30 cm (comp. Arduino)
    Codice: 1646
    Price:
    €2.50

Similar

  1. 1
    Arduino Starter Kit in Italiano
    Codice: 1012
    Price:
    €99.90
  2. 2
    Arduino Sensor Kit - Base
    Codice: 2407
    Price:
    €39.90
  3. 3
    Smart Home Educational Learning Starter Kit con UNO R3 e CD
    Codice: 2412
    Price:
    €79.90
  4. 4
    Learning Kit con scheda compatibile UNO R3
    Codice: 2059
    Price:
    €69.90
  5. 5
    Grove Starter Kit per Arduino
    Codice: 1258
    Price:
    €79.90
