Il Kit di sensori e moduli 37in1 è un kit indispensabile per chi si vuole avvicinare alla sperimentazione nell'ambito dell'elettronica e della programmazione; questo kit è composto da 37 sensori e moduli, tra cui un modulo pulsante, un sensore di temperatura, un sensore di suono, un modulo laser e diversi altri moduli e sensori con numerose caratteristiche.
Tutti i moduli possono essere collegati ad una scheda microcontrollore, come una Arduino UNO o una Raspberry Pi, in numerose combinazioni, per sperimentare e creare una grande varietà di progetti.
Il Kit di sensori e moduli 37in1 per Arduino e Raspberry Pi viene fornito in un'apposita Scatola con 36 compartimenti a grandezza regolabile, accessorio estremamente utile nel vostro laboratorio per mantenere in ordine tutti i componenti del kit.
La confezione del Kit 37in1 contiene tutti i moduli e sensori elencati nella tabella sotto riportata; cliccando sul codice di ogni modulo, è possibile visionare una descrizione più dettagliata del componente:
|
1x KY-001
|
1x KY-002
|
1x KY-003
|
1x KY-004
|
|
1x KY-005
|
1x KY-006
|
1x KY-008
|
1x KY-009
|
|
1x KY-010
|
1x KY-011
|
1x KY-012
|
1x KY-013
|
|
1x KY-015
|
1x KY-016
|
1x KY-017
|
1x KY-018
|
|
1x KY-019
|
1x KY-020
|
1x KY-021
|
1x KY-022
|
|
1x KY-023
|
1x KY-024
|
1x KY-025
|
1x KY-026
|
|
1x KY-027
|
1x KY-028
|
1x KY-029
|
1x KY-031
|
|
1x KY-032
|
1x KY-033
|
1x KY-034
|
1x KY-035
|
|
1x KY-036
|
1x KY-037
|
1x KY-038
|
|
|
1x KY-039
|
1x KY-040
|
||
Qui di seguito vengono riportate dettagliate informazioni per ognuno dei moduli e sensori che compongono il Kit 37in1 per Arduino e Raspberry Pi:
 |
Sensore 1-Wire basato sul chip DS18B20; è in grado di rilevare temperature nel range -55°C~+125°C, con approssimazione di +/-0.5°C e precisione di 9-bit~12-bit. Torna all'elenco |
|
Specifiche
|
|
 |

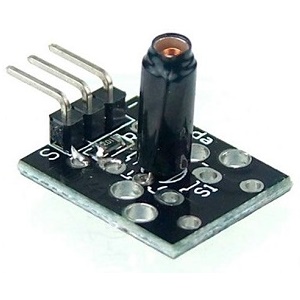

Basato sul chip SW-18010P, permette di misurare da ogni angolazione le vibrazioni derivanti da flessione, tocco e urto; fornisce un'uscita logica a livello alto in caso di rilevamento vibrazioni e un'uscita a livello logico basso in assenza di vibrazioni. Torna all'elenco |
|
Specifiche
|
|
 |
Agisce come un interruttore segnalando presenza o assenza di un campo magnetico e fornendo un'uscita a livello logico ALTO=nessuna rilevazione, oppure a livello logico BASSO=campo magnetico rilevato; integra un LED indicatore di stato. Torna all'elenco |
|
Specifiche
|
|
 |
Agisce come un pulsante a pressione momentanea; tramite il seguente codice di esempio, permette di agire sul LED collegato al pin 13 della scheda Arduino: quando il pulsante Key viene premuto, il LED si spegne; il Pin identificato con la serigrafia "S" (Segnale) va collegato al pin 10 della scheda Arduino. Torna all'elenco |
 |
Basato sulla comunicazione wireless ad infrarossi, può essere utilizzato come un dispositivo di controllo remoto in diverse applicazioni, come sistemi di condizionamento dell'aria, apparecchi TV e DVD. Torna all'elenco |
|
Specifiche
|
|
 |

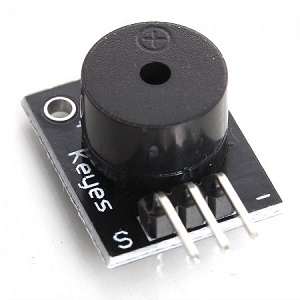

Il modulo non produce automaticamente dei suoni, ma necessita di un segnale AC, così come un altoparlante elettromagnetico, nel quale il suono è prodotto a seguito di una variazione di segnale. Torna all'elenco |
|
Specifiche
|
|
 |
Emette un laser colore ROSSO, 650nm; il pin identificato con la serigrafia "S" va collegato al pin Arduino +5V ATTENZIONE: non puntare verso gli occhi! |
 |
Modulo LED full-color composto dai LED Rosso, Verde e Blu; tramite regolazione PWM è possibile ottenere le varie combinazioni di colore; il modulo, controllato da una scheda Arduino, può essere utilizzato in applicazioni con effetti luminosi colorati. Torna all'elenco |
|
Specifiche:
|
|
 |
Utilizza il LED integrato nella scheda Arduino; in caso di ricezione di segnale, il modulo accende il LED. Torna all'elenco |
 |
Utilizzato in diverse applicazioni, come lettori MP3, cuffie audio, videocamere digitali, DVD, impianti di autoradio, videogiochi ecc. A seconda del livello di uscita sulle 2 porte, il LED può essere verde, rosso o arancio. Torna all'elenco |
 |
E' sufficiente fornire alimentazione al modulo per ottenere un suono; tramite questo modulo non è possibile determinare la frequenza del suono, per questa funzione è necessario il Buzzer passivo (KY-006). Torna all'elenco |
 |

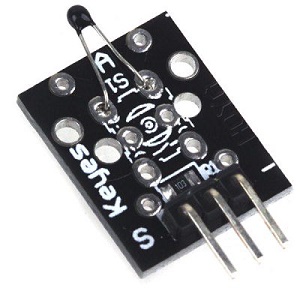

Basato su una termoresistenza NTC, è utilizzato per ottenere dati sulla temperatura dell'ambiente circostante; i dati vengono inviati alla scheda Arduino; può essere utilizzato in applicazioni di giardinaggio, sistemi di allarme domestici, ecc. Torna all'elenco |
|
Specifiche
|
|
 |
Basato sul sensore DHT11, fornisce in uscita un segnale digitale proporzionale a temperatura e umidità rilevate; il sensore DHT11 assicura elevata affidabilità ed eccellente stabilità a lungo termine, nonché tempi di reazione molto rapidi. Torna all'elenco |
|
Specifiche:
|
|
 |
Modulo composto dai LED Rosso, Verde e Blu; tramite la regolazione dei pin PWM è possibile ottenere le varie combinazioni di colore; il modulo, controllato da una scheda Arduino, può essere utilizzato in applicazioni con effetti luminosi colorati. Torna all'elenco |
|
Specifiche
|
|
 |
Permette di rilevare l'inclinazione di un oggetto; valida ed economica alternativa ad un accelerometro 6-assi; per maggiori informazioni, fare riferimento al seguente tutorial. Torna all'elenco |
|
Specifiche
|
|
 |
Basato su una resistenza fotosensibile (LDR) utilizzata per indicare presenza o assenza di luce o per misurarne l'intensità; può essere utilizzato ad esempio negli impianti di illuminazione. Torna all'elenco |
|
Specifiche
|
|
 |
Permette di controllare un relè in maniera semplice ed intuitiva; con questo modulo è possibile controllare motori, carichi induttivi ed altri dispositivi; fondamentale in progetti di domotica o robotica. Torna all'elenco |
|
Specifiche
|
|
 |
Dotato di una piccola sfera metallica che agisce su un circuito in maniera dipendente dalla posizione stessa del sensore; può rilevare solo grandi variazioni nell'inclinazione, ma non l'angolazione.
|
|
Specifiche
|
|
 |
Sensore magnetico (normalmente aperto) che si chiude in presenza di un campo magnetico; include una resistenza da 10KOhm e non necessita di altri dispositivi per il suo funzionamento; può controllare una fonte di luce con un relè, sfruttando il campo magnetico (es. nei sistemi di allarme). Torna all'elenco |
|
Specifiche
|
|
 |
Modulo comunemente utilizzato per il controllo negli impianti audiotelevisivi, di condizionamento dell'aria, di controllo dell'illuminazione e altri impianti domestici. Torna all'elenco |
|
Specifiche
|
|
 |

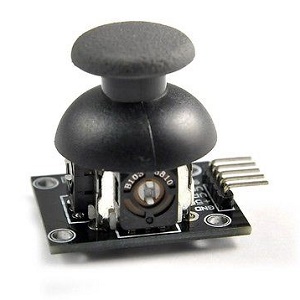

Joystick resistivo multidirezionale con pulsante associato alla pressione; i movimenti sui due assi sono correlati a 2 potenziometri da 10Kohm; il modulo integra un pulsante per la scelta di opzioni; il pulsante si attiva quando il joystick viene premuto verso il basso. Torna all'elenco |
|
Specifiche
|
|
 |
Rileva la presenza di un campo magnetico, fornendo in uscita una tensione proporzionale ad intensità ed orientamento del campo magnetico stesso; comunemente utilizzato come sensore di prossimità o per calcolare, regolare o stabilizzare la velocità di un dispositivo; dispone di potenziometro per regolare la soglia di intensità (v. anche modulo KY-003) e fornisce un'uscita singola di tipo ON/OFF. Torna all'elenco |
 |
In presenza di campo magnetico, lo switch presente sul modulo viene attivato; la presenza del campo magnetico è indicata da un LED integrato. Torna all'elenco |
|
Specifiche
|
|
 |

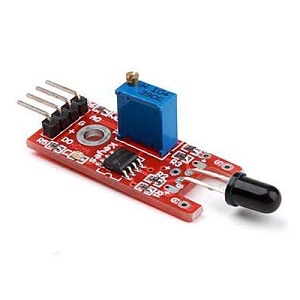

Utilizzato per rilevare presenza di fuoco o qualsiasi altra fonte di energia luminosa con lunghezza tra 760nm e 1100nm, con un angolo di rilevazione di 60°; fornisce due tipi di segnale in uscita: A0: uscita analogica; segnale di uscita real-time sulla resistenza termica; D0: uscita digitale; quando la temperatura raggiunge una soglia stabilita; soglia regolabile tramite potenziometro integrato. Torna all'elenco |
|
Specifiche
|
|
 |
Dotato di un sensore di inclinazione a mercurio e di un LED; quando il modulo subisce un'inclinazione, viene attivato lo switch che permette al LED di accendersi; quando il modulo torna nella posizione di partenza, il LED si spegne. |
 |

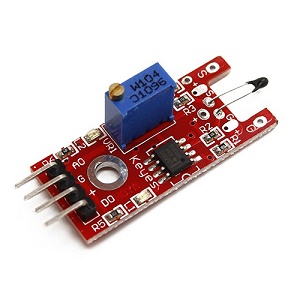

Basato su una termoresistenza NTC permette di ottenere dati sulla temperatura nell'ambiente circostante e di inviarlialla scheda Arduino; è presente un comparatore di tensione LM393 e un potenziometro per la regolazione della sensibilità. Torna all'elenco |
|
Specifiche
|
|
 |
Modulo LED Rosso/Verde, utilizzato in diverse applicazioni come lettori MP3, cuffie audio, videocamere digitali, DVD, autoradio, videogiochi; molto simile al KY-011, questo modulo non permette di mescolare i due colori nel caso in cui i 2 segnali di input sono a livello alto. Torna all'elenco |
|
Specifiche
|
|
 |
Quando il sensore rileva un impatto, il LED indicatore integrato emette un flash e il dato rilevato viene inviato alla scheda Arduino. Torna all'elenco |
|
Specifiche
|
|
 |
Permette di dotare un robot della capacità di rilevare ed evitare gli ostacoli; dispone di un trasmettitore e di un ricevitore IR che emettono e ricevono luce infrarossa ad una determinata frequenza; sono presenti 2 potenziometri che permettono di adattare al meglio il funzionamento del sensore ai vostri progetti. Torna all'elenco |
|
Specifiche
|
|
 |
Può dotare un robot della capacità di rilevare linee e bordi; dispone di un trasmettitore e di un ricevitore IR che emettono e ricevono luce infrarossa ad una determinata frequenza; è presente un potenziometro che permette di adattare al meglio il funzionamento del sensore ai vostri progetti. Torna all'elenco |
|
Specifiche
|
|
 |
Basato su un fotodiodo (Ø 5mm) ad alta luminosità; LED composto dai colori rosa, giallo, verde; tramite opportuna programmazione formano le varie combinazioni di colori, emettendo un flash in sequenza per ogni tipo di colore; il pattern di colori si completa in 15". Torna all'elenco |
|
Specifiche
|
|
 |
Il pin S, tramite tensione analogica, fornisce dati sulla forza del campo magnetico; il modulo si collega ai pin GND e 5V della scheda Arduino; la tensione in uscita viene misurata tramite pin Arduino A5; è presente un LED che lampeggia relazione alla forza del campo magnetico; il pin identificato con la serigrafia "S"va collegato al pin A5 Arduino. Torna all'elenco |
|
Specifiche
|
|
 |
Può essere attivato sia tramite il tocco delle dita sul sensore stesso posto all'estremità del modulo, sia connettendo il modulo ad un dispositivo metallico; è presente un comparatore di tensione LM393. Torna all'elenco |
|
Specifiche del modulo KY-036:
|
|
 |
Dotato di microfono Electret (ECM) ad alta sensibilità, dispone di due uscite: AO (uscita analogica): segnale di tensione in uscita in real-time del microfono DO (uscita digitale): segnale di livello alto/basso in uscita; integra un potenziometro per la regolazione della soglia d'intensità; questo microfono ha sensibilità maggiore rispetto al KY-038. Torna all'elenco |
|
Specifiche
|
|
 |
Dotato di microfono Electret (ECM) ad alta sensibilità, dispone di due uscite: AO (uscita analogica): segnale di tensione in uscita in real-time del microfono DO (uscita digitale): segnale di livello alto/basso in uscita; integra un potenziometro per la regolazione della soglia d'intensità; questo microfono ha sensibilità leggemente inferiore maggiore rispetto al KY-037. |
|
Specifiche
|
|
 |
Modulo basato su un LED IR e un fototransistor che rilevano le pulsazioni cardiache tramite il tocco di un dito: un LED rosso lampeggia ad ogni pulsazione; il pin identificato con la serigrafia "S" va collegato al pin Arduino A0. |
 |
Fornisce indicazioni sul numero dei giri del pomello e sulla direzione di rotazione; può essere utilizzato con potenziometri digitali ed è ideale per il controllo di motori passo-passo e servomotori. |
