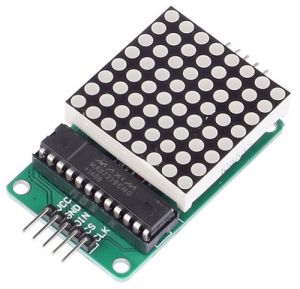

Questo modulo compatibile Arduino è un Display a matrice di LED 8x8 con LED di colore ROSSO a catodo comune, basato sul chip MAX7219; per essere pilotato, il modulo necessita di sole 3 linee dati (DIN, CS, CLK) e di 2 linee di alimentazione (GND e VCC).
La matrice di LED 8x8 (venduta anche separatamente al seguente link: Display a Matrice Bicolore Rosso/Verde) viene fornita già preassemblata su PCB con tutti i componenti necessari per il suo utilizzo tramite interfaccia SPI.
Un'importante caratteristica di questo modulo display è la possibilità di regolare la luminosità dei LED che lo compongono tramita apposita programmazione; il Modulo display a matrice di LED 8x8 può essere utilizzato per molte applicazioni, ad esempio nei pannelli di display elettronici.
Il Modulo Display a matrice di LED 8x8 dispone da un lato di una porta di input contrassegnata da serigrafie e dal lato opposto di una porta di output; per controllare un singolo modulo, è necessario connettere la porta di input al proprio controller; per realizzare sistemi in cascata, la porta di input del primo modulo va connessa al controller, mentre la porta di output va connessa alla porta di input del secondo modulo, e così via.
La confezione contiene:
