Modulo Display a matrice di LED 8x8 colore ROSSO (compatibile Arduino)

Modulo Display a matrice di LED 8x8 colore ROSSO (compatibile Arduino)
  • Modulo Display a matrice di LED 8x8 colore ROSSO (compatibile Arduino)
  • Modulo Display a matrice di LED 8x8 colore ROSSO (compatibile Arduino)

Modulo Display a matrice di LED 8x8 colore ROSSO (compatibile Arduino)

Codice: 1718

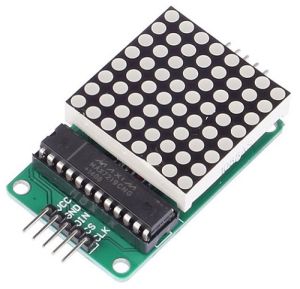

Modulo Display a matrice di LED 8x8 a catodo comune, compatibile Arduino, con LED di colore ROSSO; basato sul chip MAX7219, permette di creare numerose applicazioni, come ad esempio pannelli di display elettronici.
Prezzo:
€ 3,80
IVA inclusa
Listino:
€ 4,00
Risparmi:
€ 0,20 (5%)
Disponibile

Descrizione


Questo modulo compatibile Arduino è un Display a matrice di LED 8x8 con LED di colore ROSSO a catodo comune, basato sul chip MAX7219; per essere pilotato, il modulo necessita di sole 3 linee dati (DIN, CS, CLK) e di 2 linee di alimentazione (GND e VCC).

La matrice di LED 8x8 (venduta anche separatamente al seguente link: Display a Matrice Bicolore Rosso/Verde) viene fornita già preassemblata su PCB con tutti i componenti necessari per il suo utilizzo tramite interfaccia SPI.

Un'importante caratteristica di questo modulo display è la possibilità di regolare la luminosità dei LED che lo compongono tramita apposita programmazione; il Modulo display a matrice di LED 8x8 può essere utilizzato per molte applicazioni, ad esempio nei pannelli di display elettronici.





Utilizzo di più moduli in cascata

Il Modulo Display a matrice di LED 8x8 dispone da un lato di una porta di input contrassegnata da serigrafie e dal lato opposto di una porta di output; per controllare un singolo modulo, è necessario connettere la porta di input al proprio controller; per realizzare sistemi in cascata, la porta di input del primo modulo va connessa al controller, mentre la porta di output va connessa alla porta di input del secondo modulo, e così via.

Contenuto della confezione

La confezione contiene:

  • 1x Modulo Display a matrice di LED 8x8 colore ROSSO
  • 1x set di 5 cavetti F/F - lunghezza 20cm





Specifiche

  • Tensione operativa: 5V
  • Interfaccia: SPI
  • Colore LED: ROSSO
  • Porte: input ed output
  • Supporta connessioni di moduli in cascata
  • Dimensioni: 50 x 32 x 14mm
  • Peso: 21g
