Modulo adattatore RJ25 per MegaPi - MegaPi Shield for RJ25

Codice: 1742
Modulo adattatore Makeblock per la scheda MegaPi; permette di convertire i segnali derivanti dai pin della MegaPi in porte RJ25 e di aggiungere quindi alla MegaPi tutti i moduli e i sensori Makeblock dotati di porta di collegamento RJ25.
Price:
€4.90
VAT included
Listing:
€6.80
You Save:
€1.90 (28%)
In stock

Description

La MegaPi Shield for RJ25 è un modulo adattatore per la scheda MegaPi con ATmega2560 che permette di riportare i segnali derivanti dai pin della scheda MegaPi in porte RJ25; questo modulo permette quindi di aggiungere alla scheda MegaPi tutti i moduli e i sensori Makeblock dotati di porta di collegamento RJ25.

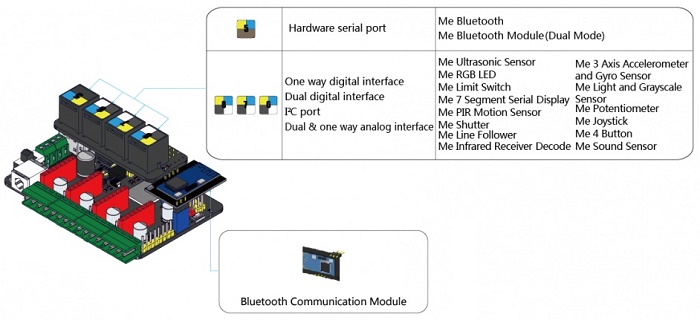

Il modulo adattatore MegaPi Shield for RJ25 fornisce 4 porte RJ25 contrassegnate da etichette identificate dai numeri da 5 a 8 e da cinque differenti colori dalle diverse funzioni, così come meglio specificato nello schema sotto riportato:

  • Porta 5, contrassegnata da etichetta di colore GRIGIO/BLU/GIALLO: interfaccia di comunicazione RJ25 per l'aggiunta di moduli di comunicazione Bluetooth o WiFi che dispongono di porta RJ25, come un Modulo Bluetooth (Dual Mode) – Me Bluetooth Module oppure un Modulo WiFi con ESP8266 - Me WiFi Module (richiede "keyset" per il trasferimento MegaPi/RJ25);
  • Porte 6/7/8, contrassegnate da etichetta di colore NERO/BIANCO/BLU/GIALLO: interfaccia analogica/digitale per l'aggiunta di sensori o moduli di input/output che dispongono di porta RJ25 (richiede "keyset" per il trasferimento MegaPi/RJ25).





Specifiche

  • Codice Makeblock: MB-13810
  • Tensione operativa: 5V
  • LED indicatori: 1
  • Interfaccia di collegamento: 4 porte RJ25
  • Programmazione: libreria Arduino
  • Dimensioni: 25 x 63mm
  • Peso: 18g

Documentazione
