Codice: 1789
Shield Makeblock compatibile con la scheda MegaPi; adatta all'uso con stampanti 3D, permette di aggiungere alla MegaPi moduli LCD, LED e di ventilazione, switch fine-corsa, sensori di temperatura, ecc., fornendo una specifica porta per ogni tipo di modulo
Price:
€3.90
VAT included
Listing:
You Save:
(%)
In stock

Description

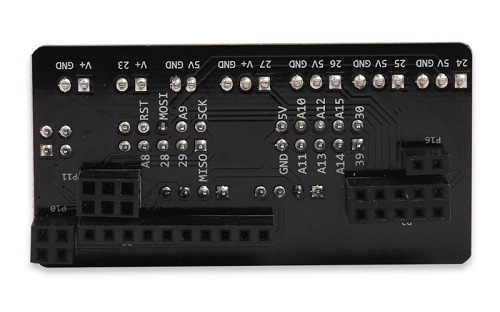

La MegaPi for 3D Printer Makeblock è una shield compatibile con la scheda MegaPi con microcontrollore Atmega2560 ed è uno dei moduli elettrici adatti all'utilizzo con la stampante 3D Makeblock mGiraffe.

Questa shield della serie MegaPi permette di aggiungere alla scheda MegaPi diversi dispositivi come moduli LCD, interruttori di fine-corsa, moduli di ventilazione, moduli LED, sensori di temperatura e molto altro; la Shield MegaPi per stampanti 3D fornisce infatti una specifica porta per ogni tipo di modulo, permettendo, tramite la scheda MegaPi, di utilizzare questi diversi dispositivi con una stampante 3D in maniera facile e veloce.







I connettori presenti sulla MegaPi Shield for 3D Printer sono elencati e descritti qui di seguito:

  • 3x connettori 3-pin di fine-corsa assi X-Y-Z: direzioni X_STOP, Y_STOP e Z_STOP
  • 1x connettore 3-pin di fine-corsa asse Z (distanza minima dal piatto): Z_MIN
  • 2x connettori 2-pin per moduli di ventilazione: FAN1 (non controllabile), FAN2 (controllabile)
  • 1x connettore 2-pin per moduli LED: LED
  • 2x connettori maschio 2-pin per sensori di temperatura: TO, T1
  • 2x connettori 2x5-pin per moduli LCD: EXP1, EXP2
  • 1x connettore maschio 4-pin per espansione porta seriale: P17
  • 1x connettore maschio 4-pin per espansione I2C: P1





Specifiche

  • Codice Makeblock: MB-10055
  • Dimensioni: 58 x 30 x 19mm
  • Peso: 15g
