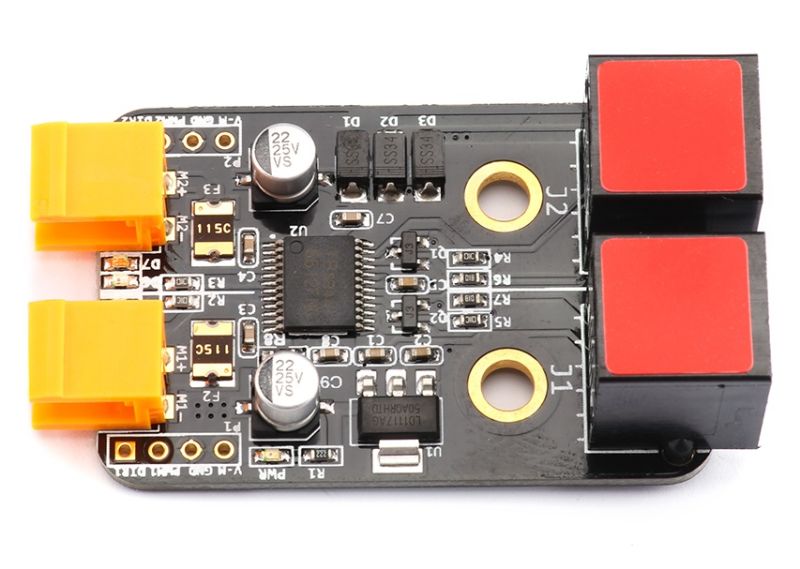

La scheda Me Dual DC Motor Driver, appositamente ideata per progetti di robotica educazionale, permette di controllare la velocità e la direzione di rotazione di due motori DC ad una corrente continua di 1A (2A di picco) in un range di tensione operativa che va da 6V a 12V.
Questo modulo Makeblock è basato sul chip TB6612, un driver MOSFET ad alta efficienza e bassa dissipazione di calore. Il modulo è stato inoltre dotato di un sistema di protezione da sovraccarichi di corrente per proteggere la scheda in caso si superino i limiti di carico previsti per il suo corretto funzionamento.
Il modulo Me Dual DC Motor Driver dispone di due porte RJ25 contrassegnate da due etichette di colore ROSSO che identificano i possibili connettori per il collegamento con la scheda di sviluppo Me Orion: in particolare, questo modulo deve essere collegato direttamente alle porte n. 1 e 2.
Sono presenti alcuni pin a passo standard 2,54mm che permetteranno l'utilizzo del modulo Me Dual DC Motor Driver anche con altre schede di sviluppo, come ad esempio una scheda Arduino.
|
|
ATTENZIONE Per il collegamento del modulo |
Per facilitare la programmazione della scheda Me Dual DC Motor Driver è stata resa disponibile un'apposita Libreria. Per maggiori informazioni sulla scheda Me Dual DC Motor Driver, fare riferimento alla seguente pagina.
N.B.
Verificare la compatibilità del connettore
per il collegamento dei motori
alla scheda Me Dual DC Motor Driver
