Analizzatore Logico USB 8 canali a 24MHz

Codice: 2224

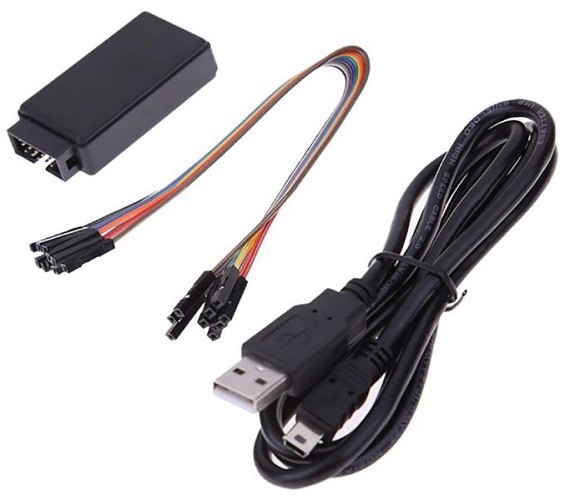

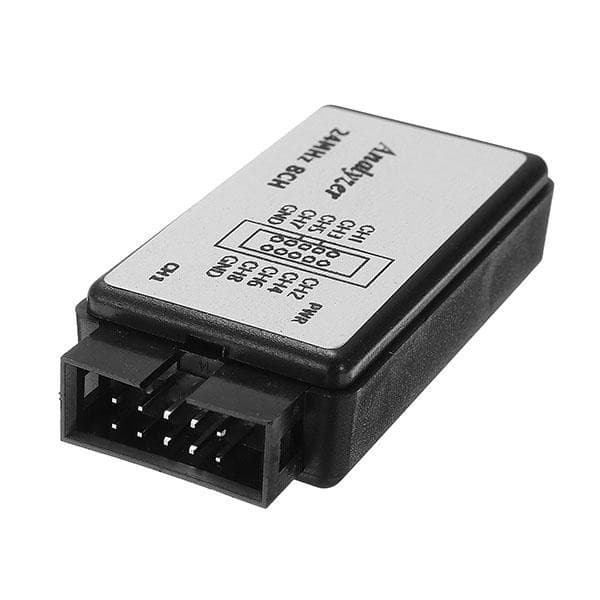

Analizzatore Logico USB 8 canali a 24MHz, acquisisce e analizza segnali logici che vengono compressi e trasmessi in tempo reale su computer via connessione USB.
Prezzo:
€ 24,90
IVA inclusa
Listino:
Risparmi:
(%)
Disponibile

Descrizione


Si tratta di un analizzatore logico USB a 8 canali a 24 MHz molto economico e adatto ad applicazioni hobbistiche, ideale per testare le comunicazioni del tuo microcontrollore Arduino o di altri sistemi embedded.

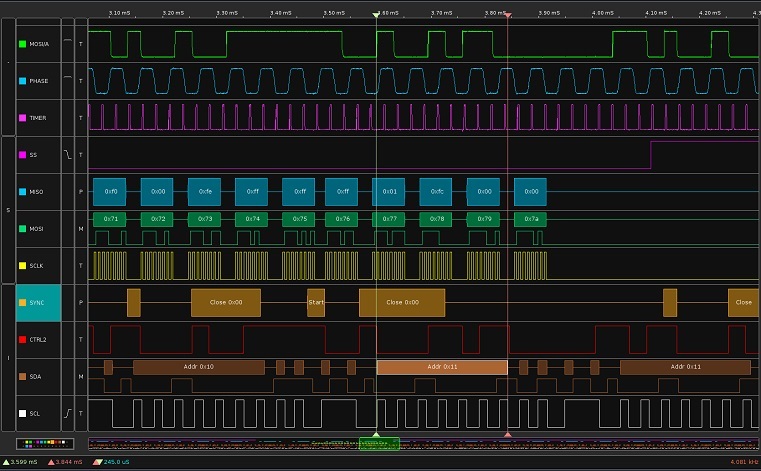

Un analizzatore logico è uno strumento indispensabile per qualsiasi appassionato di elettronica. Con un analizzatore logico è possibile vedere una rappresentazione visiva degli zeri e degli uno che passano da un componente ad un altro.





Un analizzatore logico consente di acquisire i dati su un PC per un'analisi più dettagliata dei dati che vengono trasmessi e ricevuti. Questo analizzatore logico supporta 10 diversi standard di comunicazione (vedere le specifiche seguenti). con 8 canali ti permetterà di monitorare fino a 8 linee contemporaneamente. Quindi su un Arduino è possibile monitorare contemporaneamente la porta seriale (pin tx / Rx), la porta I2C (pin A4, A5) e la porta SPI (pin 10, 11, 12 e 13).

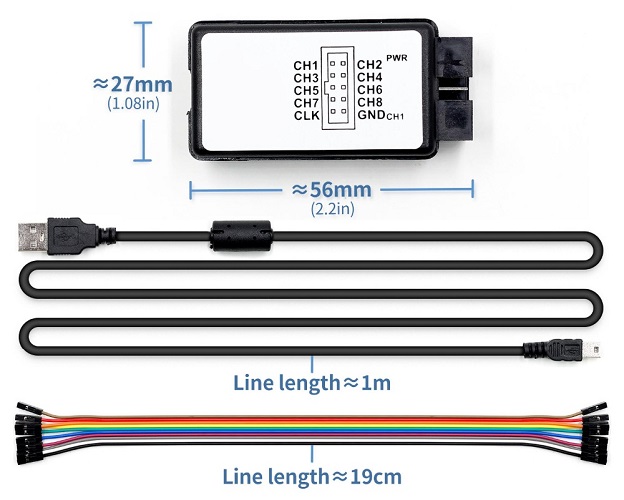

  • 8 canali di ingresso
  • Un led indica il livello logico del canale CHO
  • Input: 5PF, 100K Ohm
  • Alimentazione da porta USB
  • Sampling rate: 24MHz, 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz
  • Upload dei dati in tempo reale
  • Support WIN7(32&64), 2K, XP, LINUX

Ci sono molti programmi software gratuiti compatibili con questo prodotto; noi vi suggeriamo il progetto PulseView.
