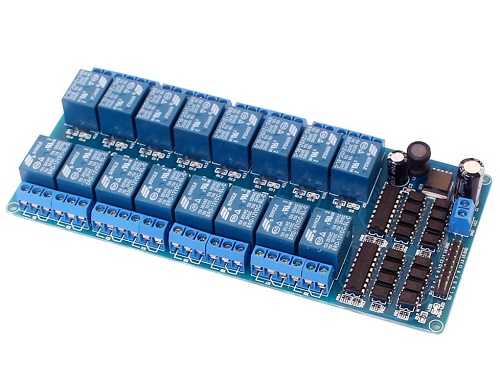

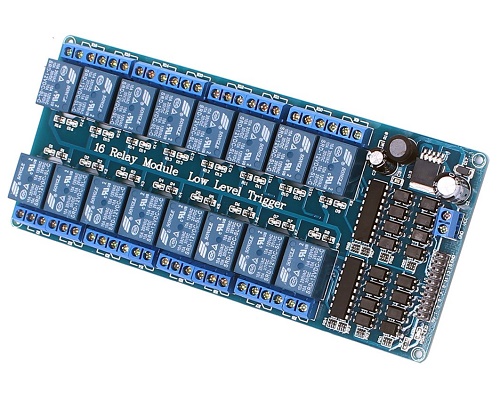

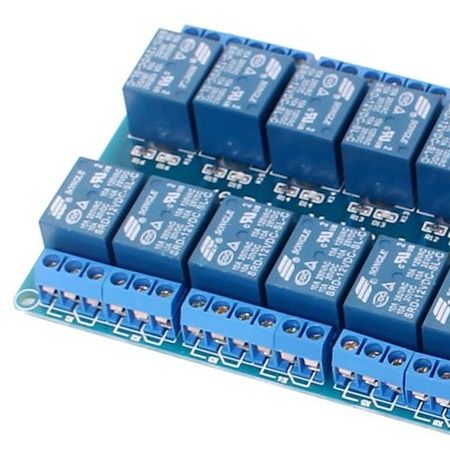

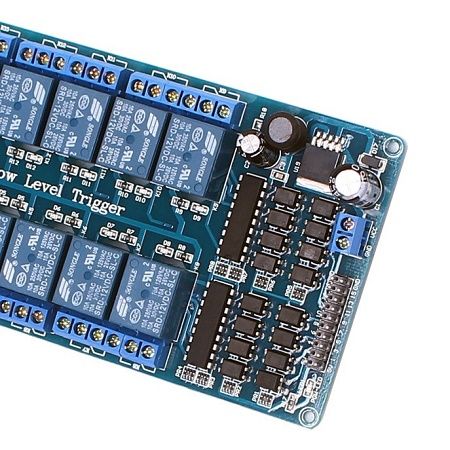

Modulo Relè 16 canali DC 12V per Arduino e Raspberry Pi

Codice: 1604
Permette di controllare contemporaneamente 16 relè in maniera semplice ed intuitiva, per la gestione di vari dispositivi in numerose applicazioni. Compatibile con Arduino e Raspberry Pi.
Prezzo:
€ 16,90
IVA inclusa
Listino:
€ 17,40
Risparmi:
€ 0,50 (3%)
Disponibile

Descrizione


Il Modulo Relè 12V a 16 canali permette di controllare contemporaneamente 16 relè in maniera semplice ed intuitiva, per la gestione di vari dispositivi in numerose applicazioni.

Questo modulo (compatibile con Arduino e Raspberry Pi) può essere controllato direttamente da un microcontrollore (Arduino , 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic); per maggiori informazioni e dettagli sul collegamento del Modulo Relè 16 canali DC 12V ad una scheda Raspberry Pi, fare riferimento al seguente schema-tutorial.





Alimentazione del Modulo relè 16 Canali

Questo modulo richiede una tensione di alimentazione di 12V per i relè e di 5V per la logica.

Collegando la tensione a 12V tramite la morsettiera a 2 vie presente sul modulo, il regolatore di tensione integrato provvederà a fornire una tensione regolata di 5V per il funzionamento della logica, senza necessità di collegamento diretto con i pin 5V presenti sul connettore strip maschio posto sul modulo.







Specifiche

  • Tensione di alimentazione (Logica): 5V
  • Tensione di alimentazione (Relè): 12V
  • Corrente di pilotaggio per canale: 15-20mA
  • Canali: 16
  • Relè ad alta corrente integrati: AC250V 10A; DC30V 10A
  • Indicatori LED per lo stato di uscita dei relè
  • Compatibile con Arduino e Raspberry Pi
  • Dimensioni: 180 x 80 x 20mm
  • Peso: 220g
