Modulo convertitore Seriale/Bluetooth HC-05

Codice: 1708
Modulo convertitore da porta seriale UART a porta Bluetooth; impostabile in modalità Master o Slave; permette la comunicazione tra un microprocessore come una scheda Arduino e un dispositivo dotato di comunicazione Bluetooth (PC, Smartphone o Tablet).
Prezzo:
€ 6,90
Listino:
€ 7,10
Risparmi:
€ 0,20 (3%)
Disponibile

Descrizione

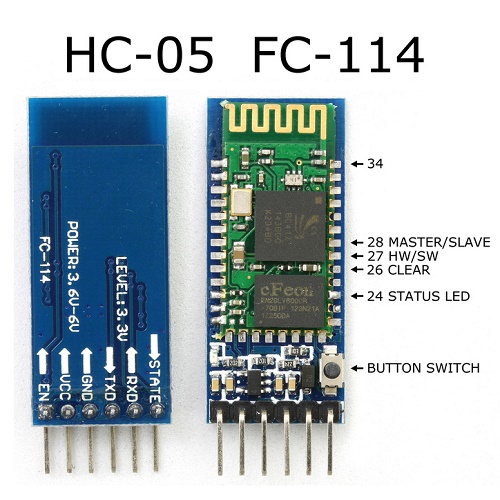

Il modulo HC-05 è un modulo che permette di convertire una porta seriale UART in una porta Bluetooth; questo dispositivo può essere utilizzato per permettere la comunicazione tra un microprocessore (MCU), montato ad esempio su una scheda Arduino, ed un dispositivo dotato di comunicazione Bluetooth, come ad esempio un PC, uno Smartphone o un Tablet. Questo modulo è basato sul chip CSR Bluecore 04 External con tecnologia CMOS e AFH (Adaptive Frequency Hopping Feature) ed è compatibile con il protocollo Bluetooth V2.0 3Mbps + EDR (Enhanced Data Rate).





La caratteristica principale del modulo HC-05 è la possibilità di essere impostato, tramite i comandi AT, in due modalità, a seconda delle esigenze dell'utente: come dispositivo Master o dispositivo Slave; questo permetterà di utilizzare lo stesso tipo di modulo per creare una rete di dispositivi.

Ad esempio, in un gruppo di robot, uno di essi può essere impostato come Master e gli altri come Slave, utilizzando su tutti i robot lo stesso tipo di modulo. Si potrà quindi, senza modificare i componenti hardware utilizzati, cambiare a piacere quale dei robot è designato per essere il Master. In generale, è possibile utilizzare il modulo in modalità Slave per creare una connessione wireless con un notebook.

Per impostare il modulo HC-05 come dispositivo Master o Slave e per effettuare altre operazioni come variare il nome o il baud rate, è necessario attivare la modalità AT; questo è possibile in fase di accensione operando sul piccolo pulsante presente sul modulo e sul pin EN direttamente collegato al pulsantino, come meglio spiegato nel seguente tutorial.





Per maggiori informazioni sul Modulo convertitore Porta seriale/Bluetooth HC-05, fare riferimento al manuale del modulo.

Specifiche

  • Chip: CSR Bluecore 04
  • Nome Bluetooth: HC-05
  • Password (default): 1234
  • Modalità: Master o Slave impostabile
  • Sensibilità: -80dBm
  • Trasmissione: fino a +4dBm RF
  • Antenna: integrata
  • Interfaccia: UART (baud-rate programmabile)
  • Baud rate (default): 38400
  • Baud rate supportati: 9600,19200,38400,57600,115200,230400,460800
  • Data bit: 8
  • Stop bit: 1
  • Bit parità : NO
  • Controllo dei dati: Sì
  • Disconnessione del dispositivo: impulso in crescendo PIO0
  • Indicatori di stato porta PIO1: basso: disconnesso – alto: connesso
  • Connessione: automatica all'ultimo dispositivo precedentemente connesso
  • PinCode di autoaccoppiamento (default): "0000"
  • Riconnessione: automatica, se disconnesso per superamento della distanza di connessione
  • Dimensioni: 37 x 17 x 7mm
  • Peso: 4,5g
