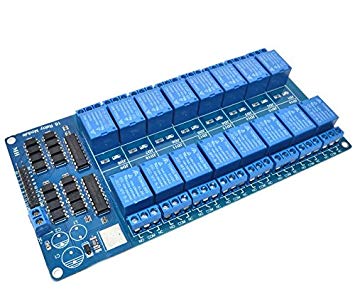

Il Modulo Relè 5V a 16 canali permette di controllare contemporaneamente 16 relè in maniera semplice ed intuitiva, per la gestione di vari dispositivi in numerose applicazioni.

Questo modulo (compatibile con Arduino e Raspberry Pi) può essere controllato direttamente da un microcontrollore (Arduino , 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic); per maggiori informazioni e dettagli sul collegamento del Modulo Relè 16 canali DC 5V ad una scheda Raspberry Pi, fare riferimento al seguente schema-tutorial.

Alimentazione del Modulo relè 16 Canali

Questo modulo richiede una tensione di alimentazione di 5V per i relè e per la logica.

Sul modulo non è presente l'elettronica per la regolazione della tensione di alimentazione come mostrato nell'immagine sottoriportata; è quindi richiesta una tensione di alimentazione pari a 5V già regolata esternamente. La tensione a 5V, fornita alla scheda con i pin 5V presenti sul connettore strip maschio posto sul modulo o più comodamente tramite la morsettiera 2vie contrassegnata con DC- e DC+, andrà ad alimentare sia la parte di logica del modulo che i relè.

Specifiche

• Tensione di alimentazione (Logica + Relè): 5V
• Corrente di pilotaggio per canale: 15-20mA
• Canali: 16
• Relè ad alta corrente integrati: AC250V 10A; DC30V 10A
• Indicatori LED per lo stato di uscita dei relè
• Compatibile con Arduino e Raspberry Pi
• Dimensioni: 180 x 90 x 20mm
• Peso: 230g

Documentazione

• Come collegare un modulo relè ad una scheda Raspberry Pi
