Arduino UNO R3 con microcontrollore ATmega328

Codice: 0485
La Arduino UNO Rev 3 è una scheda basata sul microcontrollore ATmega328 e fornisce tutto ciò che è necessario per supportare il funzionamento del microcontrollore stesso.
Prezzo:
€ 20,50
IVA inclusa
Listino:
€ 24,40
Risparmi:
€ 3,90 (16%)
Disponibile

Descrizione


Accessori consigliati

  1. Touch Shield per Arduino
    Listino:
    € 11,00
    Prezzo:
    € 5,90
    Risparmi:
    € 5,10 (46%)
    Shield (compatibile Arduino) basata sul Controller di sensori touch capacitivi di prossimità MPR121QR2 IC, che permette di costruire con semplicità interfacce touch e realizzare facilmente progetti Arduino che utilizzano funzionalità touch.
  2. PWM Shield per Arduino
    Listino:
    € 21,80
    Prezzo:
    € 14,90
    Risparmi:
    € 6,90 (32%)
    Shield che genera fino a 16 segnali PWM tramite l'integrato TLC5940; fondamentale in presenza di un alto numero di uscite PWM, ad esempio in applicazioni per il controllo di molteplici servomotori o per la gestione di display a LED o retroilluminati.
  3. 8
    Shield MP3 Player per Arduino
    Listino:
    € 36,60
    Prezzo:
    € 35,50
    Risparmi:
    € 1,10 (3%)
    Permette di memorizzare/estrarre MP3 su/da una microSD card; ideale per aggiungere file musicali ed effetti sonori a qualsiasi progetto, trasformando la vostra scheda Arduino in un lettore MP3 dalle piene funzionalità.

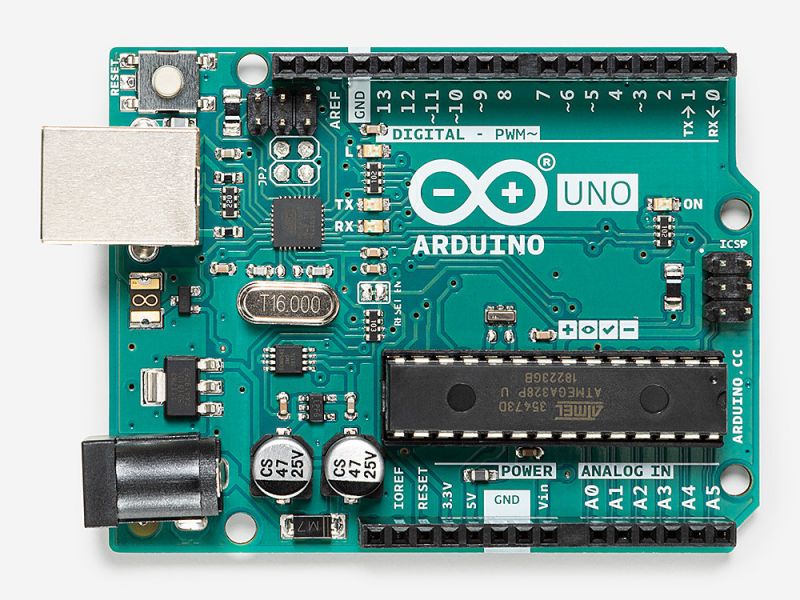

La Arduino UNO è una scheda basata sul microcontrollore ATmega328; questa scheda è dotata di 14 pin di input/output digitali (6 dei quali possono essere usati come segnali PWM), 6 input analogici, un quarzo a 16MHz, un connettore USB, un jack per l'alimentazione, un connettore per la programmazione ICSP ed un pulsantino per il reset della scheda. La scheda inoltre fornisce tutto ciò che è necessario per supportare il funzionamento del microcontrollore.

Per cominciare ad utilizzare la Arduino UNO è semplicemente necessario connettere la scheda ad un PC tramite un cavo USB oppure alimentare la scheda tramite un adattatore AC/DC o tramite una semplice batteria.

La Arduino UNO differisce dalle precedenti schede per il fatto che non usa il chip FTDI USB-to-serial; la scheda Arduino UNO R3 infatti implementa il chip Atmega16U2 (che rimpiazza il chip Atmega8U2 delle precedenti revisioni) programmato proprio per essere un convertitore USB-to-serial.

La Arduino UNO sarà una delle schede di riferimento delle future versioni della Arduino. La UNO è l'ultima fra una serie di schede USB Arduino e rappresenta un modello di riferimento per le piattaforme Arduino.

La Revisione 3 della scheda Arduino UNO ha le seguenti nuove caratteristiche che la distinguono dalle precedenti revisioni della stessa scheda:

  • modifiche al 'pinout' della scheda:
    • vicino al pin AREF, sono stati aggiunti due pin: SDA e SCL;
    • vicino al pin RESET, sono stati aggiunti due nuovi pin. Uno di essi è identificato con il nome IOREF e permette alle shield di adattare la propria tensione di alimentazione a quella della scheda Arduino UNO. L'altro pin non è stato connesso, è stato lasciato disponibile per le prossime revisioni.
  • un circuito di RESET più robusto.
  • il chip Atmega16U2 ha rimpiazzato il chip Atmega8U2; con questo nuovo chip si potrà ottenere un rate maggiore nel trasferimento dei dati e soprattutto una quantità maggiore di memoria nel trasferimento dei dati.



La scheda Arduino UNO R3 viene fornita
CON il microcontrollore ATmega328.

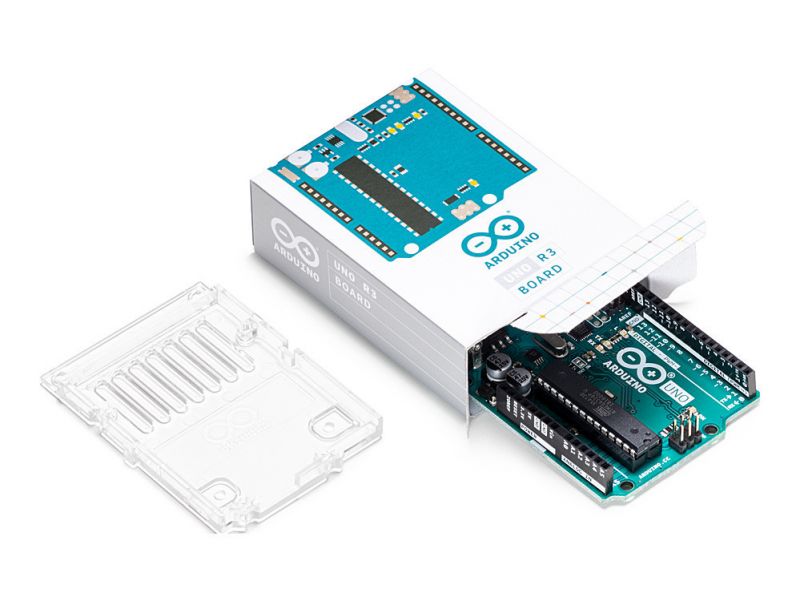

Contenuto della confezione

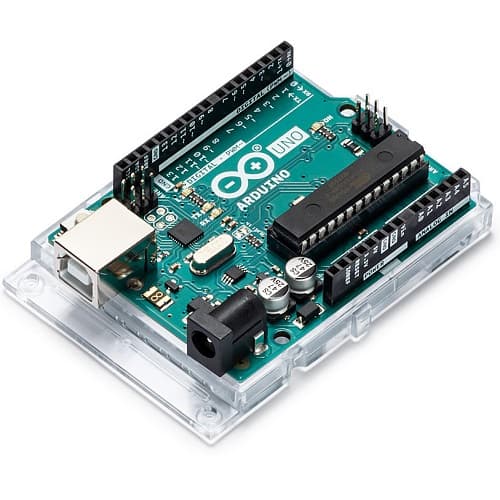

La confezione contiene, oltre alla scheda Arduino UNO, anche un supporto in materiale plastico che permette di salvaguardare da qualsiasi graffio o altro danno accidentale la vostra Arduino UNO; la forma di questo supporto permette di poter lavorare anche con le comuni breadboard.

Specifiche

  • Microcontrollore: Atmel ATmega328
  • Tensione operativa: 5V
  • Input Voltage: (consigliata) 7-12V
  • Input Voltage: (limiti) 6-20V
  • Pin di I/O Digitali: 14 (6 dei quali forniscono in uscita segnali PWM)
  • Pin di Input Analogici: 6
  • DC Current per I/O Pin: 40 mA
  • DC Current per Pin alimentati a 3.3V: 50mA
  • Flash Memory: 32KB (di cui 0.5KB utilizzati dal bootloader)
  • SRAM: 2KB
  • EEPROM: 1KB
  • Frequenza di Clock: 16MHz



Per maggiori informazioni fare riferimento ai seguenti file:
Informazioni generali e Documentazione.
