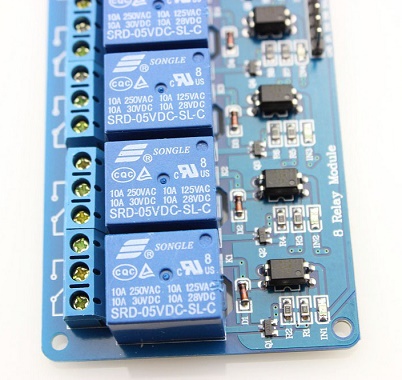

Il Modulo Relè 5V a 8 canali permette di controllare contemporaneamente 8 relè in maniera semplice ed intuitiva, per la gestione di vari dispositivi in numerose applicazioni.
Un'importante caratteristica di questo modulo è la possibilità di distinguere l'alimentazione fornita ai relè dall'alimentazione fornita alla logica della scheda. Sul modulo è infatti presente un jumper a 3pin (GND-VCC-JDVCC) che permette di selezionare la fonte di alimentazione per i relè. Quando il ponticello è posizionato sui pin VCC/JD-VCC, la tensione fornita per alimentare la logica tramite il connettore a 10 pin viene utilizzata anche per alimentare i relè.
Se invece si volesse utilizzare una fonte di alimentazione differente per pilotare i relè, è sufficiente scollegare il ponticello e collegare la fonte di alimentazione esterna direttamente tramite i pin GND e JD-VCC del jumper (lasciando scollegato il pin VCC centrale del ponticello). In questo modo, l'alimentazione per la logica del modulo viene fornita tramite il connettore a 10 pin posto sulla scheda, mentre l'alimentazione per i relè viene prelevata dal jumper.
Questo modulo (compatibile con Arduino e Raspberry Pi) può essere controllato direttamente da un microcontrollore (Arduino , 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic); per maggiori informazioni e dettagli sul collegamento del Modulo Relè 8 canali DC 5V ad una scheda Raspberry Pi, fare riferimento al seguente schema-tutorial.
Due possibili schede per poter pilotare il modulo sono:
