Descrizione
Questo modulo caricabatterie è stato progettato per caricare batterie Li-Ion con il metodo di carica a Corrente costante/Tensione costante (CC/CV) ed è dotato di un circuito di protezione, requisito fondamentale per rendere sicure le operazioni di carica delle batterie Li-ion.
Questo caricabatterie è basato sul chip di carica per batterie Li-Ion TP4056, sul chip di controllo di scarica MOSFET FS8205A e sul chip di protezione della batteria DW01A che, combinati, dotano il modulo caricabatterie delle seguenti caratteristiche:
- Gestione della carica con metodo Corrente costante/Tensione costante (CC/CV);
- Protezione da sovra-scarica: il modulo impedisce che la batteria Li-Ion si scarichi sotto i 2.4V, limite minimo necessario per mantenere la batteria in buone condizioni. Se la batteria connessa al modulo ha una carica inferiore a 2.4V, il modulo interrompe il segnale di output che deriva dalla batteria fino a quando la tensione della batteria stessa non abbia raggiunto almeno i 3V; a questo punto il modulo permette di nuovo la scarica della batteria. Sebbene il modulo interrompa il segnale di output della batteria in stato di sovra-scarica, la carica della batteria avviene comunque tramite il diodo parassita del circuito di scarica MOSFET FS8205A.
- Protezione da sovraccarica: il modulo carica la batteria Li-Ion in maniera sicura fino a 4.2V;
- Protezione da sovraccorrente e cortocircuiti: il modulo interrompe il segnale di output della batteria se il valore di scarica supera i 3A o nel caso ci sia un cortocircuito;
- Protezione all'avvio con soft-starter per limitare l'afflusso di corrente;
- Carica di compensazione (Ricondizionamento della batteria): se la tensione della batteria è inferiore a 2.9V, il modulo utilizza una corrente di compensazione della carica di 130mA finchè la tensione della batteria non raggiunge la tensione di 2.9V; a questo punto la corrente verrà aumentata gradualmente fino a raggiungere la corrente di carica impostata.

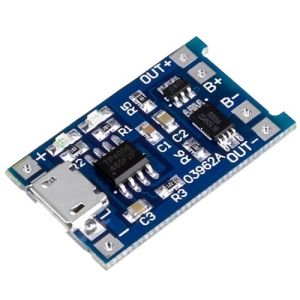

La corrente di carica può essere configurata esternamente tramite la resistenza Rprog, riconoscibile dalla serigrafia R3, come mostrato nell'immagine sopra riportata. Il datasheet del TP4056 include una tabella ed un'equazione che permettono di stabilire il valore di resistenza da utilizzare per le diverse configurazioni della corrente di carica. La corrente di carica utilizzata dal modulo è estremamente bassa, è così possibile lasciarlo collegato alla batteria anche per lunghi periodi. Tuttavia, se non si prevede di caricare la batteria per più di quattro mesi, è consigliato scollegare il modulo caricabatterie.
Questo modulo è dotato inoltre di due LED che forniscono indicazioni sullo stato di funzionamento del modulo: il LED rosso indica lo stato di carica, il LED blu indica lo stato di stand-by o di carica completata.
Il caricabatterie Li-Ion può essere alimentato tramite un cavo microUSB oppure attraverso i pin "+" e "-" presenti ai lati del connettore microUSB. La fonte di alimentazione scelta deve comunque fornire al modulo una corrente di almeno 1A per permettere una corretta operazione di carica.
Il modulo caricabatterie Li-Ion permette il collegamento sia di una singola batteria che di due batterie in parallelo che andranno a formare un'unica cella con capacità pari alla somma delle singole batterie.
ATTENZIONE
si raccomanda di NON collegare al modulo
più di due batterie alla volta
N.B.: è necessario prestare estrema attenzione se si sceglie di collegare due batterie in parallelo; entrambe le batterie devono avere lo stesso livello di carica, altrimenti, se una batteria sarà più scarica dell'altra, la batteria con maggiore carica abbasserà il proprio livello di carica fino a raggiungere quello dell'altra batteria, nel tentativo di equilibrare la tensione delle due batterie.
Se però la differenza di carica tra le due batterie è troppo alta, la corrente che intercorre tra le due batterie per il riallineamento della tensione potrebbe essere troppo alta e causare surriscaldamenti e danneggiamenti. Se si caricano due batterie in parallelo, la corrente di carica tra ogni batteria dovrebbe essere della metà rispetto alla corrente totale che proviene dal modulo caricabatterie, questo è possibile se le due batterie hanno un livello di carica equivalente fra loro.
Specifiche
- Circuito di carica: TP4056
- Circuito di protezione: DW01A
- Metodo di carica: Corrente costante/Tensione costante (CC/CV)
- Tensione di input: 4.5V~6V
- Corrente costante di carica: 1A (configurabile tramite resistenza Rprog – R3)
- Tensione di carica completa (Fluttuante): 4.2V (±1.5%)
- Protezione da sovraccarica:
- Tensione di rilevamento sovraccarica: 4.3V (±50mV)
- Tensione di rilascio sovraccarica: 4.1V (±50mV)
- Protezione da sovra-scarica:
- Tensione di rilevamento sovra-scarica: 2.4V (±100mV)
- Tensione di rilascio sovra-scarica: 3V (±100mV)
- Protezione da sovraccarichi di corrente:
- Soglia di protezione da sovraccarichi: 3A
- Ritardo di interruzione da sovraccarico: 10ms~20ms
- Ritardo di interruzione cortocircuiti: 5µs~50µs
- Carica di compensazione (Ricondizionamento batteria):
- Soglia di tensione della carica di compensazione: 2.9V (±0.1V)
- Corrente di carica di compensazione: 130mA (±10mA)
- Dimensioni: 27 x 17 x 4mm
- Peso: 1,5g
Documentazione
- Circuito di carica TP4056 - Datasheet
- Circuito di carica FS8205A - Datasheet
- Circuito di protezione DW01A - Datasheet
