Interfaccia seriale RS232/TTL - Alimentabile 3.3V-5.5V

Codice: 1949
Adattatore per porta seriale RS-232 basato sul chip MAX3232; converte i segnali a livelli logici in tensioni più elevate, come richiesto dalle specifiche dello standard RS-232; alimentabile con tensioni nel range 3.3V~5.5V.
Prezzo:
€ 0,90
Listino:
Risparmi:
(%)
Disponibile

Descrizione


Il convertitore seriale RS232/TTL è un modulo basato sul driver per linee seriali RS232 MAX3232 che facilita la comunicazione seriale tra dispositivi TTL e porte RS232, fornendo la necessaria conversione dei segnali elettrici. Questo modulo permette di collegare tutte le logiche funzionanti nel range 3.3V-5.5V ad una porta COM, la quale funziona a tensioni maggiori e negativa (EIA-232, simile al precedente standard RS-232).

Il chip MAX3232 è in grado di interfacciarsi con le logiche CMOS quando alimentato con una tensione di 3.3V e con le logiche TTL quando alimentato a 5V; questo rende il modulo convertitore adatto all'utilizzo con le schede Arduino e RaspberryPi. E' possibile utilizzare questo modulo anche per la programmazione di microcontrollori STC, STM32, NXP, NEC, ecc.

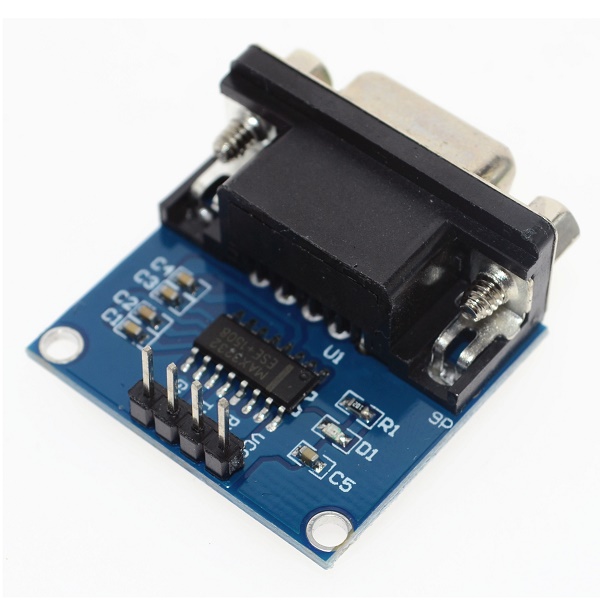

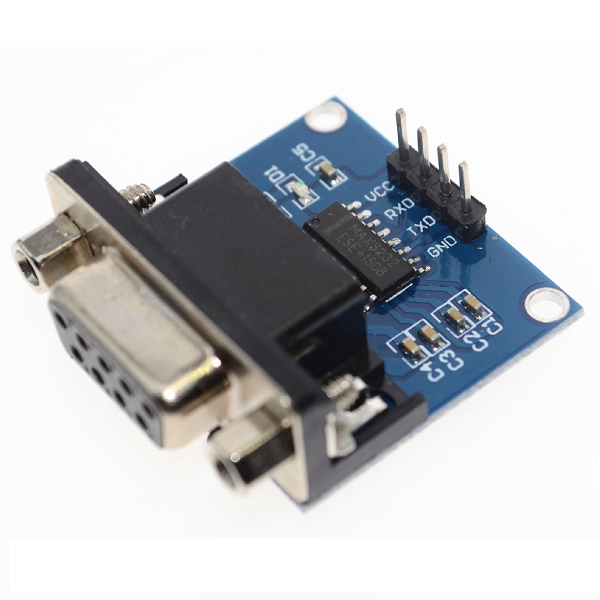

Il convertitore seriale RS232/TTL dispone ad un lato di un connettore DB9 per il collegamento del modulo ad una porta COM o ad un computer; dall'altro lato sono presenti 4 pin con connettore strip maschio già presaldato che permette il collegamento del modulo ad una breadboard o ad una scheda microcontrollore.







Specifiche

  • Chip: MAX3232
  • Tensione operativa: 3.3V~5.5V
  • Pinout:
    • VCC: Tensione di alimentazione logica (3.3V~5.5V)
    • RX: Ricevitore asincrono di dati serali
    • TX: Trasmettitore asincrono di dati seriali (minimo alto)
    • GND: Massa
  • Compatibile per interfacciamento con lettore dvd Liteon della XBOX360
  • Compatibilità microcontrollori: Arduino, RaspberryPi, STC, STM32, NXP, NEC
  • Dimensioni: 32 x 39 x 14mm
  • Peso: 11g

Documentazione
