Il modulo convertitore RS485/TTL è basato sul chip MAX485, un trasmettitore a basso consumo con slew-rate limitato per la comunicazione RS485; questo modulo effettua la conversione di segnali RS485 in segnali TTL e viceversa, permettendo quindi, tramite una scheda Arduino, di inviare dati seriali su lunghe distanze.

Il chip MAX485 è un trasmettitore half-duplex, permette cioè la trasmissione bidirezionale alternata, sfruttando una sola direzione alla volta.

Questo modulo opera con una tensione di 5V e dispone di connettori strip maschio 4-pin presaldati per facilitarne la connessione e l'utilizzo con le schede Arduino.

Specifiche

• Chip: MAX485
• Modalità di trasmissione: half-duplex
• Tensione operativa: 5V
• Dimensioni: 44 x 14 x 20mm
• Peso: 3,5g

Documentazione

• MAX485 – Datasheet

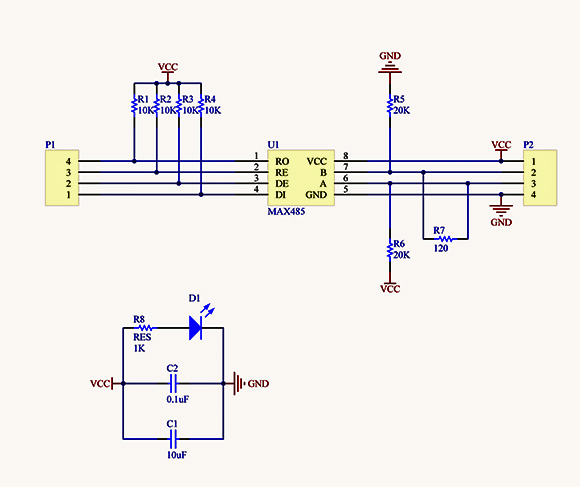

• Modulo convertitore RS485/TTL – Schema elettrico
