Modulo relè 2 canali DC 5V per Arduino e Raspberry Pi

Codice: 1958
Permette di controllare contemporaneamente 2 relè in maniera semplice ed intuitiva, per la gestione di vari dispositivi in numerose applicazioni; compatibile con Arduino e Raspberry Pi.
Prezzo:
€ 1,70
Listino:
Risparmi:
(%)
Disponibile

Descrizione

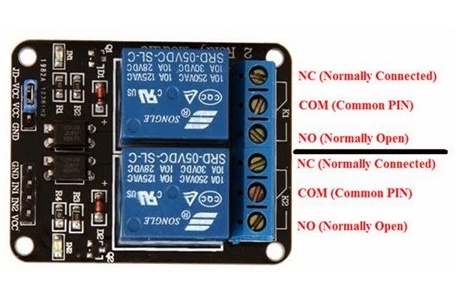

Questo Modulo relè 2-canali è appositamente progettato per controllare due relè in maniera molto semplice ed intuitiva. Il modulo dispone di due relè ad alta corrente e di due LED che ne indicano lo stato di output.

Con questo modulo relè a 2 canali è possibile controllare motori, carichi induttivi ed altri dispositivi; questo prodotto è quindi di fondamentale importanza in progetti di domotica o, più in generale, in progetti di robotica.





Un'importante caratteristica di questo modulo è la possibilità di distinguere l'alimentazione fornita ai relè dall'alimentazione fornita alla logica della scheda. Sul modulo è infatti presente un jumper a 3pin (GND-VCC-JDVCC) che permette di selezionare la fonte di alimentazione per i relè. Quando il ponticello è posizionato sui pin VCC/JD-VCC, la tensione fornita per alimentare la logica tramite il connettore a 4 pin viene utilizzata anche per alimentare i relè.

Se invece si volesse utilizzare una fonte di alimentazione differente per pilotare i relè, è sufficiente scollegare il ponticello e collegare la fonte di alimentazione esterna direttamente tramite i pin GND e JD-VCC del jumper (lasciando scollegato il pin VCC centrale del ponticello). In questo modo, l'alimentazione per la logica del modulo viene fornita tramite il connettore a 4 pin posto sulla scheda, mentre l'alimentazione per i relè viene prelevata dal jumper.





Il modulo è dotato di optoisolatori sulle linee IN1 e IN2 in modo tale che si garantisca l'isolamento galvanico tra il carico dei relè e la scheda di controllo che pilota questo modulo.

Questo modulo è compatibile con Arduino e con Raspberry Pi; per maggiori informazioni e dettagli sul collegamento del Modulo relè 2 canali DC 5V per Arduino e Raspberry Pi ad una scheda Raspberry Pi, fare riferimento al seguente schema-tutorial.

Specifiche

  • Tensione operativa: 5V DC
  • Canali: 2
  • Tensione di carico (max): 10A 250V AC o 10A 30V DC
  • Indicatori LED per lo stato di uscita dei relè
  • Compatibilità: Arduino, Raspberry Pi
  • Dimensioni del modulo: 50 x 38 x 17mm
  • Peso del modulo: 27g
