Controllo Motori Passo-Passo - A4988 Stepper Motor Driver

Codice: 0828
Il A4988 è un Microstepping Bipolar Stepper Motor Driver (circuito integrato per il controllo di motori passo-passo) fornito in kit di montaggio; opera con una tensione nel range 8V - 35V, fornisce fino a 2A per bobina opportunamente dissipato.
Prezzo:
€ 5,00
Listino:
€ 5,20
Risparmi:
€ 0,20 (4%)
Disponibile

Descrizione


Questa scheda è una breakout board di supporto per il circuito integrato A4988 della Allegro. Questo circuito integrato è un Microstepping Bipolar Stepper Motor Driver (circuito integrato per il controllo di motori passo-passo). Il A4988 opera con una tensione operativa che deve essere compresa nel range 8V - 35V ed è in grado di fornire fino a 2A per bobina se opportunamente dissipato.

Questa scheda controllo motori fornisce limitazione di corrente, protezione da sovraccarico di corrente ed inoltre fornisce 5 risoluzioni di microstepping da sfruttare nel controllo dei motori passo-passo.

Per un corretto utilizzo di questa scheda si consiglia un'attenta lettura del datasheet del circuito integrato A4988 scaricabile al seguente link: A4988 datasheet. Di seguito si riporta lo schema tipico di collegamento e di controllo di una scheda A4988.





Questa scheda permette di controllare un motore passo-passo bipolare fino ad un massimo di 2A di corrente di output per bobina. Di seguito si riportano alcune delle principali caratteristiche del driver:

  • interfaccia di controllo di velocità e posizione di facile utilizzo;
  • 5 differenti risoluzioni per gli step: full-step, half-step, quarter-step, eighth-step e sixteenth-step;
  • intelligent chopping control che seleziona automaticamente la corretta modalità di decadimento della corrente (fast decay o slow decay);
  • over-temperature thermal shutdown;
  • under-voltage lockout;
  • crossover-current protection.



Contenuto della confezione

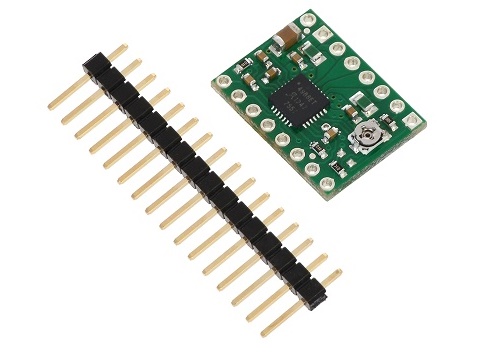

La Scheda Controllo Motori Passo-Passo A4988 Stepper Motor Driver viene fornita in kit di montaggio: i componenti SMD sono preassemblati, mentre il connettore strip maschio incluso nel kit NON è presaldato.

La confezione contiene:

  • 1x Scheda Controllo Motori Passo-Passo - A4988 Stepper Motor Driver
  • 1x connettore strip maschio 1x16




Servizio di saldatura Through-hole

Abbiamo attivato il servizio di saldatura e collaudo schede elettroniche.
Su richiesta, i nostri Tecnici provvederanno alla saldatura through-hole dei
prodotti in kit di montaggio
acquistati presso il nostro e-Store.
Il servizio di saldatura, disponibile al seguente link,
dovrà essere acquistato separatamente.

Per informazioni contattare il nostro Centro Assistenza al numero 0773/631858
oppure via mail all'indirizzo assistenza@robotstore.it




Caratteristiche tecniche:

  • Motor Driver: A4988
  • Tensione Operativa: 8V - 35V
  • Corrente di Output: 2A per bobina
  • 5 differenti risoluzioni per gli step
  • Undervoltage lockout, crossover-current protection and over-temperature thermal shutdown
  • Circuito di protezione per inversione di polarità
  • Dimensioni: 15.2mm x 20.3mm



Per maggiori informazioni fare riferimento alla pagina del produttore:
A4988 Stepper Motor Driver Carrier



Documentazione

  • Datasheet del circuito integrato A4988 Stepper Motor Driver
