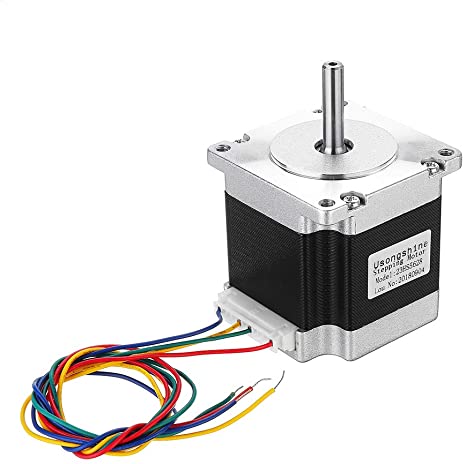

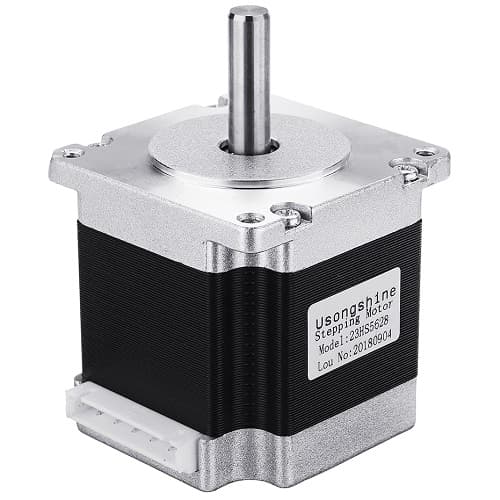

Il Motore Passo Passo ibrido NEMA 23 ha un angolo di passo di 1,8° (200 passi/giro). Ogni fase assorbe 2.8A a 2.5V, permettendo una coppia di 12.6Kg-cm.
Il motore dispone di 6 fili codificati per colore ed è completo di cavetto di collegamento
N.B.: Per questo modello di motore si raccomanda però l'uso
come motore passo passo bipolare.

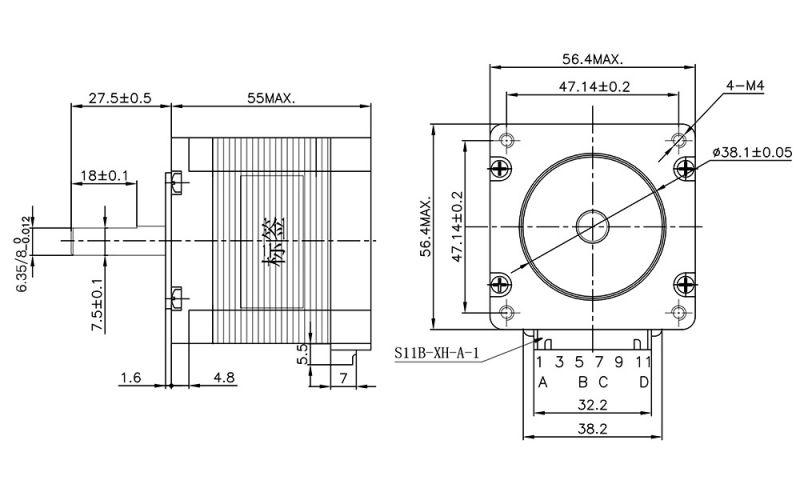

Le dimensioni del motore passo passo sono illustrate nello schema sotto riportato. L'asse di questo motore passo-passo è lungo 26mm, ha un diametro di 8mm ed è caratterizzato dalla tipica forma a D, con una sezione che è schiacciata di 0,5mm.
I motori passo passo sono generalmente usati in applicazioni in cui si richiede un controllo preciso della posizione e si desidera evitare il costo e la complessità di un sistema di controllo con feedback. Qui di seguito vengono riportate alcune applicazioni in cui vengono utilizzati i motori passo passo:
- Stampanti
- Macchine CNC
- Stampanti 3D/Macchine di prototipazione
- Tagliatrici laser
- Macchine assemblatrici (Pick and place machines)
- Attuatori lineari
Specifiche tecniche
- Tensione nominale: 2.5V
- Corrente nominale: 2.8A per bobina
- Coppia: 12.6Kg-cm
- Resistenza: 0.9 Ω a bobina
- Induttanza: 2,5 mH a bobina
- Passi per giro: 200
- Lunghezza del cavo: 30cm
- Altezza del motore (NEMA 23): 56mm (asse escluso)
- Dimensioni del quadrato (NEMA 23): 56,4 mm
- Diametro dell'asse: 8mm D
- Peso: 760 g
