Scheda controllo motori passo-passo TB6600 0.2-5A HY-DIV268N-5A

Codice: 2195
Scheda controllo motori passo-passo progettata per pilotare un motore passo passo ibrido bi-fase; utilizzabile in macchine ad incisione, macchine CNC, macchine confezionatrici e altri dispositivi ad alta precisione.
Prezzo:
€ 19,90
IVA inclusa
Listino:
Risparmi:
(%)
In arrivo

Descrizione


Il modulo TB6600 0.2-5A HY-DIV268N-5A è una scheda controllo motori con tensione di alimentazione fino a 50V DC, progettata per pilotare un motore passo passo ibrido bi-fase con tensione di 12~48V e corrente di fase inferiore a 5A.





Questa scheda controllo motori utilizza un controllo digitale sulla corrente per eseguire un controllo microstepping; in questo modo il motore avrà basse variazioni di coppia anche a basse velocità, con movimenti scorrevoli, bassa rumorosità e poche vibrazioni. Lavorando ad alte velocità, la coppia è relativamente alta e il controllo di posizione molto accurato.

La scheda controllo motori TB6600 0.2-5A HY-DIV268N-5A può essere utilizzata in macchine ad incisione, macchine CNC, macchine confezionatrici e altri dispositivi ad alta precisione.

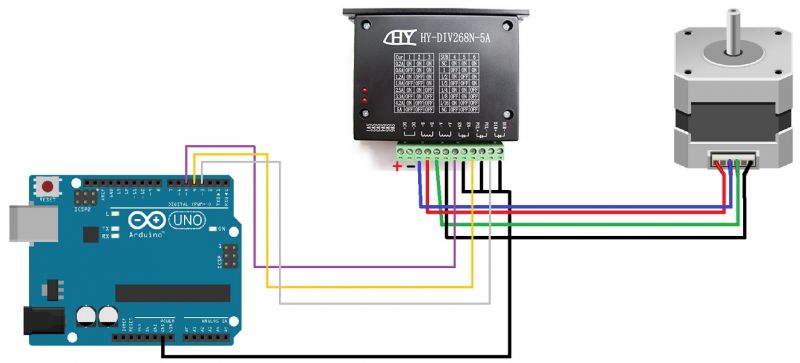

Per facilitare la programmazione del modulo TB6600 0.2-5A HY-DIV268N-5A con una scheda Arduino, è stata resa disponibile un'apposita libreria.





ATTENZIONE
NON esporre ad acqua, umidità, condensa;
NON utilizzare con gas combustibile e polveri conduttive

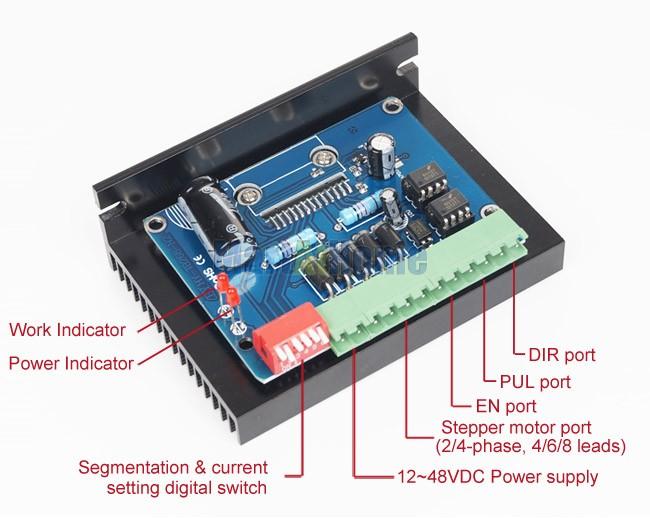

Specifiche Pin

  • PUL: segnale di impulso
  • DIR: segnale di direzione
  • EN: segnale di enable
  • A+: Fase A del motore passo-passo
  • A-: Fase A del motore passo-passo
  • B+: Fase B del motore passo-passo
  • B-: Fase B del motore passo-passo
  • DC+: tensione positiva di alimentazione per il motore passo-passo
  • DC-: tensione negativa di alimentazione per il motore passo-passo



Caratteristiche

  • Controllo corrente media, controllo corrente in uscita sinusoidale bifase
  • Segnale I/O opto-isolato
  • Protezione da sovratensione, sottotensione, sovraccarichi e cortocircuiti di fase
  • 5 opzioni di microstepping: 1/2/4/8/16
  • 8 valori per l'impostazione della corrente di fase in uscita
  • Segnale di input elettrico compatibile TTL
  • Coppia correlata alla velocità ma non ai passi/giro
  • Alta coppia di tenuta ad alta velocità



Specifiche

  • Corrente in uscita: 0.2A~5A
  • Temperatura operativa: -10~45℃
  • Temperatura di stoccaggio: -40~70℃
  • Tensione di alimentazione 12V DC~48V DC
  • Dimensioni: 106 x 75 x 35mm
  • Peso: 220g
