Motore Passo Passo - NEMA 8 - 3,9V 200spr 180g-cm

Codice: 1327
NEMA 8-size; motore Passo Passo bipolare dalle dimensioni molto contenute; possiede un angolo di passo di 1.8° (200 passi/giro). Ogni fase assorbe 600mA a 3,9V, permettendo una coppia di 180g-cm.
Prezzo:
25,90 €
IVA inclusa
Listino:
Risparmi:
(%)
Disponibile

Descrizione

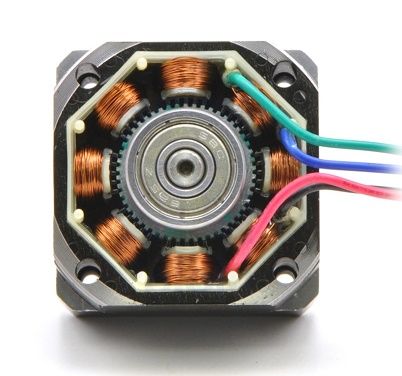

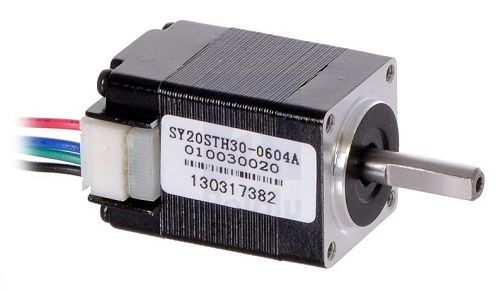

Il Motore Passo Passo ibrido NEMA 8 ha un angolo di passo di 1,8° (200 passi/giro). Ogni fase assorbe 600mA a 3,9V, permettendo una coppia di 180g-cm.

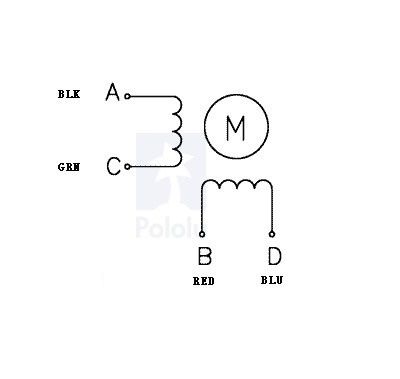

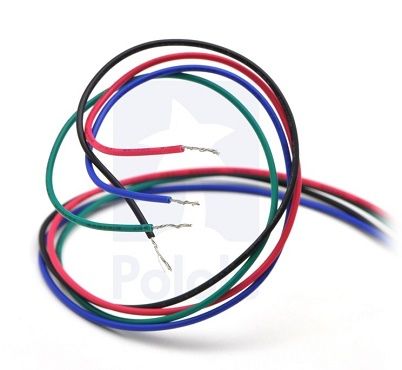

Il motore dispone di 4 fili codificati per colore che terminano con cavi scoperti. La coppia di fili nero/verde permette l'accesso ad una bobina e la coppia di fili rosso/blu da l'accesso all'altra bobina. Può essere controllato da una coppia di ponti H adatti (uno per ogni bobina), ma se ne raccomanda l'uso come motore passo passo bipolare.

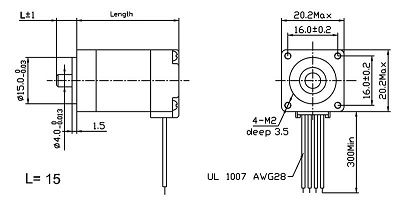

Le dimensioni del motore passo-passo sono illustrate nello schema sotto riportato. L'asse di questo motore passo-passo è lungo 15mm, ha un diametro di 4mm ed è caratterizzato dalla tipica forma a D, con una sezione che è schiacciata di 0,5mm.





I motori passo passo sono generalmente usati in applicazioni in cui si richiede un controllo preciso della posizione e si desidera evitare il costo e la complessità di un sistema di controllo con feedback. Qui di seguito vengono riportate alcune applicazioni in cui vengono utilizzati i motori passo passo:

  • Stampanti
  • Macchine CNC
  • Stampanti 3D/Macchine di prototipazione
  • Tagliatrici laser
  • Macchine assemblatrici (Pick and place machines)
  • Attuatori lineari



Specifiche tecniche:

  • Tensione nominale: 3,9V
  • Corrente nominale (per bobina): 600mA
  • Coppia: 180g-cm
  • Resistenza (per bobina): 6,5 Ω
  • Induttanza (per bobina): 1,7 mH
  • Passi per giro: 200
  • Lunghezza del cavo: 30cm
  • Altezza del motore (NEMA 8): 30mm (asse escluso)
  • Dimensioni del quadrato (NEMA 8): 20 x 30 mm
  • Diametro dell'asse: 4mm D
  • Peso: 60 g
